Как сделать фрезерный станок по дереву своими руками?

Копировальное кольцо

В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.

Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце — одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное.

Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.

Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.

Принцип действия оснастки прост — выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один — невозможно получить точную копию — она всегда будет больше оригинала.

Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.

Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.

Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.

Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.

Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).

После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.

Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.

Фрезы кромочные

Чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы заготовок не только посредством настройки опорного стола, но и по шаблону.

Кромочные прямые

Для получения плоскости торца заготовки, перпендикулярной пласти (верхней части обрабатываемой детали). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь больший/меньший диаметр, что расширяет возможности использования оснастки.

Кромочные калевочные

Для получения прямой, дугообразной или волнистой фигурной кромки – в зависимости от используемой части фрезы можно смягчить ребро заготовки, скруглить его (двойные фрезы позволяют делать это за один проход), сделать кромку с фальцем и губкой или получить полустержневой выступ. Широко используются для изготовления орнаментов сложной формы

При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями

Кромочная колевочная регулируемая фреза.

Кромочные фальцевые

Используются при необходимости выбрать паз прямоугольной формы или четверть на ровной или изогнутой заготовке. Применяя двойной проход, получают шип нужного размера. Глубина выборки регулируется положением фрезеровочной машины или упорным подшипником.

Кромочные конусные

В зависимости от угла наклона кромки фрезы, они используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

Кромочные галтельные

Применяются для получения паза округлой формы на кромке прямой или фигурной заготовки. Для исключения возможности перекоса фрезы, изготавливается с двумя подшипниками. Результат работы получается такой же, как и при использовании пазовых галтельных фрез, но в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные

Другое название – мультипрофильные. Так как они достаточно массивные и одновременно работают с большой площадью заготовки, применение таких фрез рекомендуется на фрезеровочных машинах мощностью не меньше чем 1600 Ватт. Для работы используется весь профиль фрезы сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной мастером формы.

Кромочные полустержневые

Прямое назначение фрезы – обработка кромок заготовок для получения полукруглого выступа. Также есть много дополнительных способов применения – к примеру, если обработать такой фрезой прямоугольную заготовку с двух сторон, то она станет стержнем. Кроме этого с ее помощью получают профили с фаской и кромкой сложной формы, а также шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Что такое фреза, каково назначение этого режущего элемента

Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.

Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование

Назначение ручной фрезы по дереву:

1. Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
2. Врезка петель и прочей фурнитуры.
3. Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.

Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.

В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы

Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах

Виды фрез для ручного фрезера по дереву: типы конструкций

На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:

1. Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
2. Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
3. Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.

С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок

Виды фрез по дереву: классификация изделий по типу лезвий

Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.

Потребители могут купить фрезы по дереву с двумя типами лезвий:

1. Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
2. Твердосплавными (HSS) – используются для обработки твердых поверхностей.

Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.

Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины

Виды и конструкционные особенности

В целом, фрезерные устройства можно разделить на две категории: ручные машинки, используемые в основном для мелких работ, и стационарные агрегаты, при помощи которых выполняется большинство видов фрезеровочных работ.

Каждая из этих категорий также включает в себя разные типы фрезеров.

Ручная фрезерная машинка

Ручная фрезерная машинка.Представляет собой аппарат небольших размеров, с пластмассовым корпусом и одной или двумя рукоятками, в зависимости от модели. Мощность такого фрезера может составлять от 400 до 2600 Вт, частота вращения фрезы — до 34000 об/мин. При работе устройство опирается на регулируемую по высоте платформу, которая оборудована пружинами и винтом с рукояткой для ее фиксации. Съемные фрезы крепятся посредством зажимной цанги.

Такой аппарат является идеальным вариантом при обработке кромок заготовок, а также для изготовления пазов, при помощи которых выполняется соединение различных деталей.

Настольный бытовой агрегат

По сути, это тот же ручной фрезер, но в перевернутом виде и оснащенный небольшим столом.

Такая конструкция легко изготавливается из ручной машинки. Для этого необходимо лишь снять с ее платформы пластмассовую подошву и прикрепить аппарат к куску фанеры или ДСП, предварительно вырезав в нем отверстие под фрезу.

Часто такое устройство используют для производства мебельных накладок, путем обкатки по шаблону.

Фрезерный станок с ЧПУ

Эти агрегаты появились не так уж давно и представляют собой модели с числовым программным устройством. Станок оборудован компьютером, посредством которого при помощи заданной программы осуществляется управление фрезерным устройством, расположенным над столом.

Такая техника позволяет изготавливать резные детали различной сложности за короткий срок с практически нулевыми трудозатратами.

Копировально-фрезерный станок

Иногда перед мастером стоит задача изготовления одинаковых деталей сложной формы с разнообразными узорами. Ручным способом добиться абсолютной точности и идентичности двух предметов практически невозможно. Здесь как раз и пригодится копировальный аппарат. Копирование изделий выполняется по шаблону, который крепиться вместе с заготовкой к столу станка. Над столом располагается подвижное приспособление, на котором параллельно друг другу зафиксированы фрезер и металлический щуп (благодаря ему фреза в точности повторяет контур шаблона).

Токарно-фрезерный станок

Предназначен для изготовления резных и витых балясин различной сложности. Может быть оборудован как ручным приводом, так и системой ЧПУ, наличие которой приобретает особую ценность при массовом изготовлении деталей. Заготовка крепится горизонтально, так же, как и в обычном токарном станке, при этом разнообразные возможности программирования позволяют обрабатывать круглые, многогранные и винтовые детали. В зависимости от характера обработки в процессе работы на станке можно использовать дисковые и пальчиковые фрезы, а также токарные резцы.

Вертикально-фрезерный станок

Для работы на таком агрегате используют самые различные виды фрез: цилиндрические, торцевые, фасонные, угловые и другие. Станок состоит из станины, на которой располагаются все элементы:

• электродвигатель;
• коробка скоростей;
• шпиндель для установки фрез.

Глубина обработки детали может регулироваться за счет подвижного стола, опускающегося вверх-вниз, либо за счет регулировки самого шпинделя. Здесь все зависит от типа конструкции станка. Кроме того, во многих моделях предусмотрена регулировка наклона стола для угловой обработки деталей.

Такие станки имеются практически в каждой столярной мастерской, так как предоставляют возможность выполнения целого комплекса всевозможных операций.

Принцип работы мини фрезерных станков

Работа на мини фрезерном станке не вызывает сложности, с ЧПУ может справиться любой, кто имеет дело с компьютером. Перед началом работы на данном оборудовании оператору надо правильно закрепить заготовку, а потом загрузить и запустить программу по компьютеру. После всех манипуляций выполнение всех операций происходит в автоматическом режиме без участия оператора.

С мини станками с ЧПУ для домашнего производства пользователи без особого труда смогут спроектировать любое изделие из металла или дерева, потом изготовить его. Раньше у мастеров уходило много времени и усилий на изготовление вручную резных предметов из дерева, а сейчас с помощью фрезерных станков процесс намного облегчается.

Если человек приобрел оборудование с ЧПУ для фрезеровки, то должен разбираться в вопросах программного обеспечения, научиться работать с ЧПУ устройством. Тогда он сможет по программе создавать чертежи и моделировать объемные изделия из разных материалов.

Настольные мини ЧПУ – это оборудование, управляемое компьютером при помощи специальной программы или DSP контроллера, оснащенное числовым программным управлением. Они обладают способностью производить изделия из разных материалов:

• пластика и оргстекла;
• металла и композита;
• дерева и акрила.

Такие фрезерные станки отличаются многофункциональностью и универсальностью, так как не понадобятся операции на долбежных, сверлильных, гравировальных станках.

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Фрезы

Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.

Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).

Специальные фрезы, необходимые для изготовления переплета.

Специальные фрезы, необходимые для изготовления переплета.

Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.

Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

Виды фрезеров для дома

Основным его предназначением является выполнение различных видов обработки дерева, таких как черновая, чистовая и получистовая обработка (для примера: изготовление простейших деталей, художественная резка). Чтобы выполнять эти работы, понадобится исполнительный инструмент — различные фрезы, среди которых:

• дисковая;
• угловая;
• торцевая;
• фасонная;
• цилиндрическая;
• концевая.

Разнообразие исполнительных инструментов достаточно велико, поэтому каждый может использовать домашний фрезер во множестве видов обработки разных материалов.

Вспомогательные приспособления, применяемые в работе

Фрезер редко используют для черновой подгонки заготовки, чаще от инструмента (и работающего с ним оператора) требуется филигранная точность. На помощь приходят всевозможные вспомогательные устройства, делающие работу с фрезером проще и удобнее.

Параллельный (боковой) упор применяется для фрезерования параллельно краю заготовки. Он позволяет равномерно вести инструмент на заданном (относительно небольшом) удалении от кромки. К основанию инструмента крепится посредством двух жестких стальных штанг, которые фиксируются на подошве винтами. От жесткости получаемой конструкции в конечном итоге зависит качество работы. Изготавливают параллельный упор из литого или штампованного металла, изолированного от непосредственного контакта с заготовкой съемной накладкой из пластика.

Направляющая шина тоже используется при фрезеровании по прямой линии, однако в отличие от бокового упора может быть установлена на любом удалении от края заготовки и под любым углом к кромке. Представляет собой профилированную линейку, закрепляемую на заготовке струбцинами. К фрезеру подсоединяется специальный башмак, который перемещается по пазам шины и направляет инструмент.

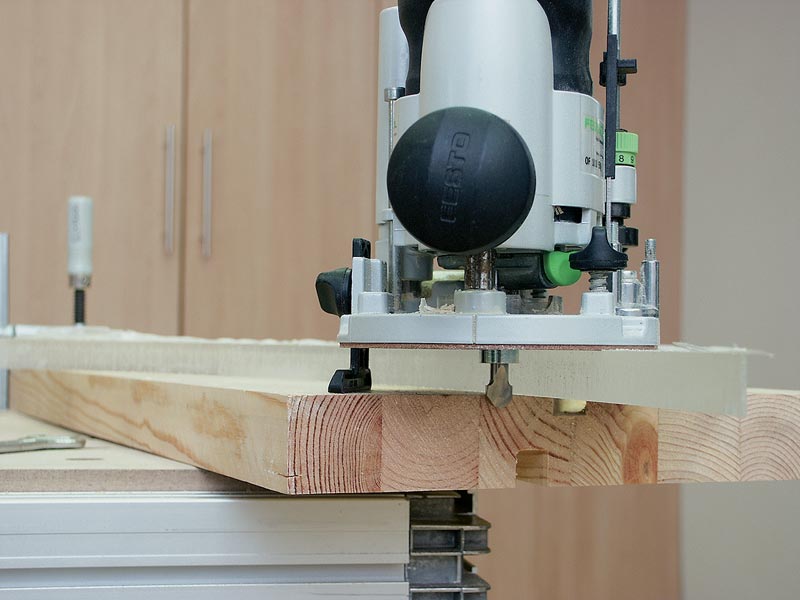

Копировальная втулка применяется для фрезерования по сложной траектории путем копирования контуров шаблона. Во время работы бортик втулки упирается в край шаблона, в результате фреза воспроизводит его контур на заготовке, и вы получаете немного увеличенную копию изделия, использованного в качестве шаблона. Втулка выбирается под диаметр фрезы, фиксируется с помощью быстрозажимного механизма.

Линейка-циркуль помогает фрезеровать заготовку по радиальной линии. С его помощью можно сделать, например, закругленную столешницу. Один конец линейки-циркуля крепится винтами к подошве фрезера, другой фиксируется штифтом в отверстии, просверленном в заготовке в центре окружности.

Патрубок для подсоединения пылесоса – элемент, в необходимости которого сегодня уже, наверное, никто не сомневается. Позволяет в процессе работы сохранять область реза чистой, а значит, и хорошо видимой.

Рекомендации

Начинающие мастера по обработке древесины должны ознакомиться с основными рекомендациями специалистов не только по поводу эксплуатации агрегата, но также выбора инструмента для личного применения

Так как на рынке предлагается широкий выбор фрезеров, первым делом важно определиться, работу какого характера вы собираетесь выполнять – нарезка пиломатериалов, декорирование, пазы и углубления и т. д

К тому же важно обратить внимание на мощность аппарата, наличие вспомогательных элементов, его устойчивость, надежность и долговечность. Для продуктивного фрезерования заготовку необходимо надежно зафиксировать, а сам режущий элемент закрепить в цанге. После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования

После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования

Для продуктивного фрезерования заготовку необходимо надежно зафиксировать, а сам режущий элемент закрепить в цанге. После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования.

Стоит поговорить о правилах, которые помогут заниматься работой безопасно и эффективно. Во время эксплуатации такого оборудования нельзя спешить, ведь это может привести к порче заготовки или даже травме. Поэтому, если вы собираетесь заменить оснастку, для начала отключите инструмент, только тогда закрепите заготовку, используя струбцины. Это не занимает много времени, но обеспечит безопасность и надежность.

Некоторые новички пытаются снимать большой слой древесины за один проход, но это не принесет желаемого результата, к тому же не всякая фреза способна выдерживать подобные нагрузки.

Ручная фреза является небольшим инструментом, который можно установить в своей домашней мастерской и обрабатывать древесину. Благодаря агрегату расширяются возможности для творческих поделок и даже собственного производства мебельных или других изделий из такого материала.

Научиться работать на таком станке может любой желающий, главное выбрать качественный и надежный агрегат, правильно его настроить и следовать инструкции. Изучите технические и эксплуатационные характеристики данного приспособления, пробуйте разные варианты обработки, чтобы улучшать собственные навыки. Это может открыть двери к хорошему заработку, к тому же в любое время можно сделать что-то и для себя. Успехов в начинающем деле!

Как работать фрезером, смотрите в видео.

Что можно изготовить на фрезерном станке?

Наличие фрезерного станка под рукой дает возможность проведения работ и изготовления деталей самого различного характера. Разные виды устройств используются для выполнения определенных операций. Разновидности фрезеров будут рассмотрены ниже, сейчас же речь пойдет именно о том, что можно сделать при помощи фрезерного станка. Использование фрезера позволяет произвести следующие действия:

• выполнение шиповых соединений при сооружении дверей, окон;
• изготовление филенок для дверных конструкций, а также для кухонных фасадов;
• выполнение соединений для фасадов с использованием фрезы, известной среди столяров как «папа-мама»;
• нарезка зубчатых мини-шипов на ребрах деталей при склеивании деревянных щитов;
• изготовление «гнутых» ножек, царг по шаблону для столов, банкеток, пуфов и других изделий;
• высокоточное сверление отверстий, к примеру, в торцах крышек раздвижных столов;
• нанесение на плоскость деревянного изделия узоров различной формы и сложности;
• нанесение выборок и узоров на точеные детали (балясины);
• выборка четвертей при сооружении дверных и оконных коробок и других конструкций;
• изготовление изделий различных форм методом копирования по шаблону;
• обработка кромок с целью закругления углов или нанесения резьбы по краю заготовки;
• шлифование торцов деталей и доведение их до нужной формы и размеров.

Подытожив, можно сказать, что ни один станок из тех, которые применяются в столярных мастерских, не способен выполнить такое количество операций, как фрезерный агрегат. Исключением здесь являются разве что многофункциональные аппараты, однако они не годятся для использования их в профессиональных работах.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Схема бокового упора такова:

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Чертёж:

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

Виды фрезерных станков

Аппараты этого направления разделяют на три категории:

• профессиональные (служат для массовой обработки заготовок с применением широкого ассортимента режущего инструмента);
• бытовые (предназначенные для бытовой мастерской);
• ручные аппараты.

В первую категорию включают агрегаты, применяемые на различных промышленных предприятиях. Они обладают повышенной производительностью, многофункциональностью. Имеют большие габариты и массу. На этих станках проводят обработку заготовок, имеющие крупные размеры.

Из всего многообразия наиболее популярными считаются:

• стандартный токарно-фрезерный аппарат, имеющий классическое устройство;
• копировальный аппарат;
• станок для проведения обработки заготовок в вертикальной плоскости;
• аппарат горизонтальный профессиональный фрезерный;
• для двухсторонней обработки широкого круга заготовок;
• оснащённый современными системами ЧПУ.

Фрезерный станок по дереву для домашней мастерской имеет небольшие массогабаритные характеристики. Он способен качественно выполнять основные обрабатывающие функции. К таким станкам относятся:

• настольный бытовой аппарат;
• ручной фрезерный агрегат.

Простой токарно-фрезеровочный станок используется для проведения стандартных обрабатывающих операций. Благодаря его оснащению можно производить широкий перечень операций. Он позволяет придавать детали необходимую конфигурацию. В зависимости от решаемых задач используются различные режущие инструменты. К ним относятся фрезы, свёрла различного диаметра, специальные токарные ножи.

Для обеспечения идентичности даже мелких деталей применяют заранее заготовленные шаблоны. Их изготавливают из древесных плит, фанеры, тонкого металла или пластмассы. Осуществление точного нанесения рисунка производится благодаря фиксации заготовки методом вакуумного крепления.

Для обработки заготовки сверху вниз, то есть в вертикальной плоскости, применяются специальные фрезерные станки по дереву, которые называются вертикальными. На них вырезают пазы необходимой ширины и глубины, готовят элементы крепления, обрезают заготовки по необходимой длине.

Горизонтальный станок отличается способом обработки. Это происходит благодаря особому размещению шпинделя. Для решения требуемых задач его ось располагается горизонтально относительно плоскости пола. Такой станок комплектуется торцевыми и цилиндрическими фрезами. Дополнительно можно расширить ассортимент оснастки.

Двухсторонний фрезерный станок по дереву — это универсальный агрегат для выполнения большого количества операций. На нём производят обработку профилей различной конфигурации. Такой стационарный станок применятся на промышленных предприятиях для производства различных элементов мебели. Например, ножек стульев, декоративных опор, подставок и многого другого. Преимуществом станка является способность проведения обработки с обеих сторон одновременно.

Всё большую популярность на современном производстве получают фрезерные устройства оснащённые ЧПУ. В его состав введён электронный блок на базе специального микропроцессора. Заложенная в него программа устанавливает последовательность операций. Это позволяет повысить точность и качество обработки. Благодаря этому удаётся сократить время обработки, существенно повысить производительность труда.

https://youtube.com/watch?v=SrjCu2i7wRw

Обработка небольших заготовок производиться ручным инструментом. С его помощью подготавливают миниатюрные пазы, необходимые для сочленения отдельных элементов. Широкое распространение они получили для создания декоративных изделий мебельных гарнитуров, стяжек, различных элементов крепления. Оснащение ручного фрезерного агрегата соответствующим инструментом превращает данный агрегат в электрическое устройство для распила. Пильными инструментами могут быть специальные фрезы.

Настольный фрезерный станок по дереву конструктивно выполнен, так же как и профессиональный аппарат. Он более прост в эксплуатации и обслуживании. При хорошей подготовке удаётся изготавливать не только простые деревянные детали, но и самые сложные элементы декора.

Любой фрезерный аппарат бытового назначения используют в личных столярных мастерских для выполнения небольших объёмов работ. Его выбирают для выполнения основных фрезерных операций. К ним относятся: строгание досок, сверление различных отверстий, шлифование поверхностей, различные виды распиловки.
