Мангал своими руками: 105 фото и видео пошаговой постройки мангала для дома и дачи

Разборные мангалы

Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура. К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется. Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.

Переносные мангалы могут быть:

• Раскладными.
• Сборными.

Раскладные или мангалы в чемодане

Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков. Они могут быть с ручками или без них, переносимые в специальных чехлах.

Мангал в чемоданчике — хорошая идея

Под мангал можно приспособить имеющийся чемодан, как в представленном варианте. Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.

Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.

Еще один мангал, который можно уложить в чемодан

Дно этого мангала имеет складывающиеся ножки, а остальные части разбираются и укладываются на дно по отдельности. Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.

На видео представлена еще одна конструкция складного мангала.

Еще один раскладной мангал + деталировка и раскрой

Watch this video on YouTube

Разборные мангалы

Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем. Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы могут быть разными и зависят от уровней фантазии. Достоинство подобных конструкций в том, что они делаются без применения электросварки, но без болгарки здесь никак не обойтись.

На фото внизу представлен сборной мангал, который можно сравнить с детским конструктором

Идея заслуживает на внимание, как и исполнение. Все элементы изготовлены с помощью болгарки

Это универсальный и полезный инструмент, владение которым не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.

Мангал из металла без сварки сделан из нержавеющей стали

Существуют разборные мангалы, конструкция которых такая же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с соответствующими пропилами, которые позволяют формировать отогнутые язычки. На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изогнут внутрь под углом в 90 градусов. Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.

На изображении внизу представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.

Разборный мангал на кованых ножках

На фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку. Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Он просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.

Оригинальные идеи

Перед тем как сделать жаровню следует рассмотреть несколько оригинальных типов таких изделий. Это поможет сделать мангал не только функциональной, но еще и красивой конструкцией.

Некоторые владельцы участков создают жаровни из старых металлических бочек. Такие изделия могут быть с крышкой и без нее. При выборе первого варианта вырезанная часть бочки закрепляется на петлях и оснащается ручкой. Во время готовки мяса крышка остается открытой. К краям такой шашлычницы привариваются ножки. Их следует расположить таким образом, чтобы вся конструкция была устойчивой и не могла упасть от сильного ветра.

В некоторых случаях бочка оформляется таким образом, чтобы вся конструкция была похожа на паровоз. Для этого достаточно приварить к опорам металлические колеса и добавить листы металла, похожие на части локомотива.

Также можно стилизовать шашлычницу под металлический сундук. В таком случае мангал создается более широким и оснащается крышкой с ручками. При этом добавляются уголки и заклепки. Также подобные жаровни часто оснащаются коваными элементами.

Рассмотрев фото с изображением описываемых изделий можно понять, какая конструкция лучше смотрелась бы на вашем участке. Выбор определенного варианта должен производиться только после определения стиля участка.

Многие дополняют шашлычницы полками, подставками и колесами, что можно заметить, рассматривая фото. При желании можно создать жаровню в виде небольшого автомобиля, кареты и других подобных конструкций. Подобные мангалы из металла позволяют значительно изменить вид участка.

Сделав красивую металлическую конструкцию можно без стеснения приглашать гостей на барбекю.

Рекомендуемые записи

Как построить мангал из кирпича своими руками для приятного … Коптильня холодного копчения своими руками + видео

Дымогенератор для холодного копчения своими руками

Красивые беседки с мангалом и барбекю

Проекты беседок с барбекю из кирпича

Зона барбекю на даче своими руками

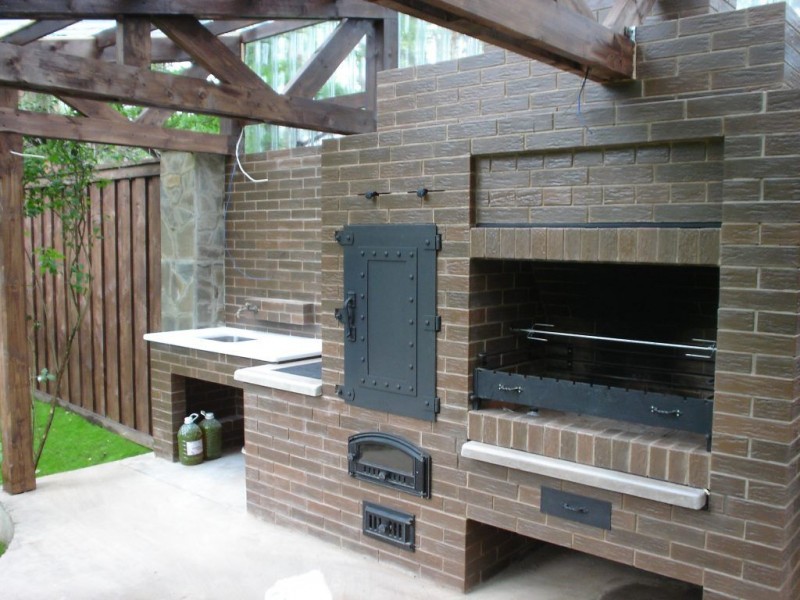

Мангал из кирпича

Садовый гриль может быть настоящим украшением участка. Из клинкерного кирпича или камня вы можете построить уникальный садовый мангал, который будет служить годами. Преимущество кирпичного гриля — большая жаровня, благодаря которой никто не будет ждать очереди за шашлыком. Хорошо спроектированный и тщательно приготовленный садовый мангал — это больше, чем металлическая жаровня. Вы можете просто купить его в магазине или построить самостоятельно оригинальную конструкцию, адаптированную к внешнему виду сада и индивидуальным потребностям.

Хорошие советы перед кирпичной кладкой мангала в саду

Размещение кирпичного мангала в частной собственности не требует разрешения на строительство или уведомления об архитектурном изменении ландшафта. Однако следует придерживаться нескольким правилам при самостоятельном строительстве  гриля из кирпича:

• конструкция должна стоять на сплошной фундаментной плите (толщиной 15-20 см), уложенной на слой уплотненного гравия (толщиной 20-30 см), гриль также может быть построен на железобетонной плите, которая уже существует;
• лучше всего использовать готовый раствор для кирпичной кладки на мангале;
• используйте цементный раствор, а не известь, любая грязь должна быть смыта непосредственно перед сушкой, потому что позже трудно удалить;
• вокруг очага необходимо строить стены, которые защищают от ветра;
• крышу желательно установить над камином, чтобы защитить конструкцию от дождя, благодаря чему вода не будет собираться в очаге;
• область вокруг поверхности гриля следует оснастить огнеупорным материалом в пределах, по меньшей мере, 60 см.

Внимание!

Не зажигайте огонь в мангале сразу после его постройки. Подождите две недели, пока раствор высохнет. Первый огонь должен быть небольшим, чтобы раствор высох и смог затвердеть.

Как сделать самому

Мы будем использовать стальной уголок и листовое железо 3 мм

Брать более тонкие листы не строит: от жара мангал коробится и нарушается геометрия, а это важно для складной конструкции на шарнирах. Применение нержавеющей стали даст долгий срок службы, но и большую цену

Поэтому считайте сами, а мы рекомендуем изготовить из обычной стали и покрыть изделие термокраской.

Дно

Продольная боковина

Продольная боковина (заготовка под гибку)

Поперечная боковина (короткая)

Ножка

Боковины

Продольные боковины крепятся на шарнире ко дну, а поперечные — вкладываются между.

Продольные:

1. Вырезать заготовку.
2. Просверлить отверстия для воздуха.
3. Сделать пропилы для шампуров: на одной боковине в виде щелей, на другой — треугольной формы.
4. Загнуть боковые полочки. Чтобы боковины вышли одинаковые, гнуть их можно вместе.
5. Просверлить отверстие под шарнир — болт М10. В собранном виде с дном, стенка должна раскладываться на 90о, а в сложенном — ровно лежать поверх дна.

Поперечные:

1. Вырезать заготовку.
2. Просверлить вентиляционные отверстия.
3. Приварить квадраты 2*2 см, так чтоб получились пазы (нужно 8 квадратов на одну сторону).

Ножки

Размер ножек: от 30 см до 47 см (внутренний размер дна). Больше не нужно — не поместятся внутрь.

Ножки нарезать из прутка или трубы Ø 12-14 мм. На одном конце нарезать резьбу М10.

Сборка

1. Ко дну прикручиваются ножки.
2. Боковые продольные стенки скрепляются с дном при помощи болтов (по 2 на стенку) и этот шарнир при эксплуатации не разбирается.
3. Отогнуть продольные боковины под 90о.
4. Вложить между ними стенки-вкладыши, так чтобы пазы зацепились за отогнутые края боковых стенок.

Мангал готов.

В собранном виде это небольшой чемоданчик-дипломат, а в разложенном — среднего вида мангал. Для удобства можно прикрепить ручку переноски и защелку чтобы стенки не раскрывались.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Покраска мангала из металла

Естественно, что не всем нравится появляющаяся ржавчина на металлических частях мангала. Если мангал эксплуатировать интенсивно, то для ржавчины нет условий. Обычно ржавчина появляется после зимнего хранения. От нее можно избавиться, используя металлическую щетку или наждачную бумагу. Как вариант, мангал допустимо покрасить, но обычные краски не годятся, так как они обгорят при первом же пользовании. Краски должны быть не только термостойкими, но и жаростойкими, чтобы выдержать температуру горения дров. Для такой цели можно воспользоваться красками:

• Краской CERTA, которая может выдержать температуру в 900 градусов.
• Эмаль Rust-oleum, с температурой эксплуатации порядка 1093 градуса.
• Эмаль «KO-8101», которая может противостоять температуре в 650 градусов.
• Эмаль «КО-8111», способная выдержать около 600 градусов.

Стационарный мангал допустимо соорудить с кирпича. В результате получается красивая, привлекательная конструкция, выдерживающая внушительные температуры. Как правило, любые конструкции мангалов не отличаются сложностью, поэтому их может изготовить любой желающий.

Готовим шашлык на мангале – особенности видов

Следует отметить, что при выборе одной из методик приготовления шашлыка, нужно отталкиваться не только от вида маринада, но и от типа мангала. Специалисты жарки вкуснейшего блюда, а также профессиональные повара отмечают особенности исполнения того или иного рецепта в мангалах различного вида. Рассмотрим, какие же именно проекты устройств для жарки мяса используются чаще всего.

Мангал-печка

Такая жаровня более всего близка по духу и методу готовки еды к традициям русского народа. Но нельзя однозначно сказать, что конструкция такого мангала полностью повторяет форму русской печки. Нет, это скорее гибрид мангала и печки. Начать следует с того, что устройство намного меньше по размеру. Внешне мангал больше схож с конструкцией, имеющей крышу, но жарка шашлыков при помощи шампуров является скорее второстепенной функцией, а не основной.

Мангал-печка

Главные же методики приготовления мяса – это паровая обработка, а также контактная с огнем жарка. Строить такую жаровню лучше из кирпича, так как и габариты, и особенности не позволяет реализовать весь потенциал в металлическом исполнении.

Мангал с функцией копчения

Устройство впервые было привезено в Россию из Соединенных Штатов Америки, а вот первоначальный вариант данной конструкции был найден в Японии. Хоть жаровня такого плана условно и называется мангал, но фактически она представляет собой коптильницу и барбекюшницу в одном лице. Приготовить мясо на шампурах в ней просто не получится. Зато с помощью такого мангала можно побаловать себя подкопченым, жареным на решетке блюдом. Коптильня такого типа имеет одну яркую особенность – специальную крышку, которой можно накрыть прожаривающийся мясной продукт и получить функцию копчения.

Мангал с коптильней

Среди преимуществ перед обычным барбекю и грилем следует отметить равномерный, контролируемый процесс термической обработки, то есть нагрева со всех сторон. В барбекюшнице мясо будет прожариваться только с нижней части.

Чем еще примечательна такая коптильня? В ней можно готовить различные прекрасные гастрономические изыски, включая копченые, тушеные, жаренные на барбекю и другие овощи.

Что можно сказать о конструктивных решениях? Можно изготовить как стационарный или разборной вариант. По виду такой мангал может выглядеть, как складной или мангал-казан. Вариантов множество, ведь главное соблюсти технологию приготовления с плотно прилегающей крышкой.

Разборный мангал-коптильня

Камин или мангал? А может мангал-камин?

Современный век высоких технологий предлагает использовать мангал не только для приготовления шашлыка. В своем доме, во дворе или на даче можно поместить не простой классический мангал, а соорудить сложное устройство, позволяющее разбудить свою фантазию и использовать все умения и навыки.

Мангал-камин

Хотите готовить уху сами, или запечь на ужин свежую рыбку? А как насчет хорошо прожаренного стейка с дымком и аппетитной картошечки? Все это можно приготовить в два счет в мангал-камине.

Изготовление

После раскройки металла  при помощи электро-дуговой сварки необходимо сварить короб мангала см. фото

Привариваем “ноги” мангала  внахлест к углам стенок короба.

С наружней  стороны в нижней части необходимо приварить 25 уголок по периметру, для усиления предотвращения от тепловой деформации днища и боковых стенок.

В верхней части также необходимо использовать усиление. В данном случае использовалась квадратная труба 20 мм * 20 мм.

Для более рационального использования дров и обеспечением тяги внутри мангала, используется вытяжная труба.

В данном мангале при необходимости трубу можно убрать.

Детальная раскройка железного мангала с вытяжной трубой показана на чертеже ниже.

По данным чертежам был изготовлен мангал с некоторыми поправками. Длина получилась 720 мм. вместо 800 мм.

При горении дров труба используется для нажига углей.

В процессе нажига углей можно приготавливать еду. В данном случае жарим котлеты. При необходимости можно поставить казан.

Одновременно с приготовлением шашлыков отвариваем картошку или готовим другой любой гарнир.

Жар в таком мангале самый оптимальный. Мясо не пригорает и на сохнет. Время приготовления шашлыка 15-20 минут.

Когда углей достаточно можно убрать трубу и одновременно с мясным шашлыком можно приготовить: кабачки на решетке, баклажаны на мангале, рыбу.

Такой мангал для дачи очень удобный.

Мангал из дисков автомобиля

Перед вами уже готовая металлическая конструкция, которую нужно установить на подставку из металла – и мангал готов. Чем не отличная идея! Возможны и другие варианты. Например, установить по краям автомобильного диска стальные трубы и при помощи цепей присоединить к ним съемные решетки для приготовления барбекю. Помните о том, что перед началом использования автомобильный диск нуждается в подготовке: очистке от грязи и ржавчины и обеззараживании. Если диск совсем старый, то снаружи его придется еще и покрасить термостойкой краской.

Мангал, барбекю и гриль – это не только виды жаровни, но и способ приготовления пищи. Суть мангала состоит в том, что еду (чаще всего – мясо и овощи) нарезают кусочками и запекают на шампурах. В случае с барбекю вместо шампуров используют две решетки, между которыми кладут мясо, колбаски, рыбу, кусочки курицы или даже овощи. Гриль подразумевает запекание еды на вертеле (обычно это птица, которую нанизывают целиком).

Немного истории

Доподлинно неизвестно в какой стране появился первое устройство, но множественные исторические догадки ведут на Восток. Конечно же, Кавказ имеет лидирующие позиции в предположениях создания универсальной уличной жаровни. Почему? Особенности климата края не позволяли народу сварить мясо, ведь температура кипения там ниже положенных для процесса варки тысячи градусов по Цельсию. Поэтому находчивые кавказцы просто были вынуждены придумывать новый способ приготовления основного продукта питания. Известно, что само слово имеет точное определение – мешочек с углями.

Образец старинной уличной печи

С течением времени, и другие народности переняли уникальный способ жарки мяса на углях – мангал своими руками уже сотни лет считается прекрасным вариантом готовки различных блюд на открытом воздухе. Сегодня трудно представить себе дачную жизнь без ароматного, манящего запаха шашлычков на даче или в загородном доме. Есть множество видов шашлычницы, отличающихся по конструкции и другими особенностями. Найти оригинальный проект дачного мангала можно практически без труда. Главное соблюдать основные принципы его создания, так как для всех конструкций они одинаковы.

Современный вариант мангала для дачи

Обычно устройства изготавливаются либо из кирпича, либо из металла. Мангал подает только открытый огонь, но вот топливо может быть различным: начиная от обычных дров, и заканчивая электричеством. Все зависит от возможностей будущего хозяина сооружения и его предпочтений. Уголь и газ также могут стать отличными разжигающими материалами. В размерах также нет видимых ограничений – главное, чтобы площадь позволяла поместить большое сооружение.

Проектирование изделия

Перед началом работы следует подготовить проект будущего мангала. Схемы можно скачать из интернета. Но при их использовании результат не всегда будет соответствовать ожиданиям. Поэтому предпочтительнее разрабатывать чертежи самостоятельно, тем более что это совсем нетрудно.

Подробный чертёж разборной шашлычницы-чемодана с указанием размеров конструкции

Шашлычница-чемодан в разобранном и собранном виде

Схематический рисунок мангала с указанием примерных размеров

Важно продумать каждую мелочь и всё предусмотреть, чтобы готовое изделие идеально подходило для заданных условий эксплуатации. Начертить чертежи можно карандашом на бумаге или в специальных компьютерных программах, таких как Компас, AutoCAD или SolidWorks

При самостоятельном проектировании нужно следовать таким принципам:

• Изделие должно включать в себя минимальное количество составных частей, чтобы шашлычницу можно было легко и быстро собрать и разобрать.
• Детали должны быть небольшими, чтобы их было удобно транспортировать.

При выборе длины ножек следует помнить, что высота мангала в разложенном виде должна составлять около 1 метра (плюс-минус 200 мм).

Изготовление своими руками

Сделать самостоятельно вертикальный мангал сможет любой, кто имеет навыки работы с металлическими изделиями. Вам потребуется следующее:

• стальная сетка;
• листовая сталь;
• отрезки трубы или арматуры (или уголок);
• сварочный аппарат;
• болгарка;
• электроды.

Дополнительно могут пригодиться специальный декор и фурнитура, например, если это компактный вариант, можно сделать ручки.

Стенки кожуха могут быть сделаны на основе кирпича, такая жаровня может быть применена как тандыр. Кирпичный стационарный вертикальный мангал отлично впишется в экстерьер садовой зоны отдыха на даче или загородном участке.

Подготовка чертежей

Изготавливать вертикальный мангал нужно по чертежу, на котором будут обозначены размеры будущей конструкции. Параметры зависят от длины шампуров и того, сколько одновременно вы планируете их поставить. Особенность их размещения состоит в том, что задействуется сразу четыре стороны короба, благодаря этому конструкция выхолит компактной. Длина стороны должна быть просчитана так, чтобы на каждый шампур приходилось до 10 сантиметров.

Вертикальный гриль характеризуется тем, что его стенки имеют незначительный наклон и расходятся кверху. Благодаря этому шампуры ставятся легко, и вы сможете наблюдать за процессом готовки мяса. На чертеже детали стенок нужно изображать не в виде квадрата, а трапеции с короткой нижней стороной.

А соотношение длины линий по горизонтали должно быть предусмотрено так, чтобы стороны по бокам были наклонены под углом около 75 градусов. Таким же способом делается чертеж сетки, только по длине размер будет меньше. Рекомендуется, чтобы между стенками кожуха и топливника было расстояние около 20 сантиметров, обе выкройки должны иметь одинаковую высоту.

Деталь днища нужно обозначить в виде квадрата со стороной, которая должна равняться меньшей стороне трапеции. По центру нужно обозначить отверстия для того, чтобы в топливник поступал воздух. Для обеспечения безопасности допускается дополнительное изготовление маленького ящика без одной стороны.

Высота ножек может быть любой, все зависит от того, насколько вам будет удобно закладывать топливо и устанавливать шампуры. Ножки можно приварить к самому корпусу или же предусмотреть для них отдельную раму.

По периметру верха нужно поставить еще четыре детали в виде узких планок с прорезями по количеству шампуров. Для упора острия вертел можете проделать в днище отверстие или же наварите бортики.

Этапы сборки конструкции

Когда чертежи будут готовы, согласно им вырежьте четыре одинаковые трапеции для стенок корпуса, а также одну деталь днища на основе листовой стали толщиной около 4 мм. Раскроите сетку на трапеции меньшего размера, из уголка нарежьте планки с прорезями и ножки.

Боковые грани кожуха сварите и отдельно соедините детали сетки. По центру днища поставьте сетчатый топливник над перфорированной частью и приварите. Сетчатую конструкцию проведите внутрь короба сквозь нижнее отверстие и приварите днище. В итоге вы должны получить конструкцию, стороны которой расходятся кверху и конусной сеткой изнутри.

По верхнему периметру следует приваривать планки с прорезями и прикрепить ножки конструкции. При необходимости конструкцию декорируйте. Если требуется зольник, его нужно приварить внизу кожуха по центру под перфорированной частью.

https://youtube.com/watch?v=gJEA41uiRxI

Подробная инструкция для изготовления своими руками

Металлические мангалы с крышей являются наполовину стационарными и разборными, в зависимости от модели и способа строительства. Их трудно переносить на другие места, но вполне возможно. Такие конструкции предназначены для защиты мяса от дождя или людей от солнца, если навес довольно широкий.

Создать мангал с крышей своими руками из металла нетрудно. Однако для начала следует детально ознакомиться с основами, изучить сварочный аппарат или проконсультироваться со специалистом. Начинать действия без консультации может быть крайне опасно. Чтобы осуществить задуманную работу, подойдут чертежи и фото. Такие схемы имеют одинаковую полезность. Вот вам несколько примеров, кликните на чертеж, чтобы хорошо рассмотреть размеры.

Прежде чем делать мангал из металла своими руками, следует подготовить инструменты: сварочный аппарат, болгарка, дрель, рулетка и уровень. Если предусматриваются деревянные полочки с жаровней, понадобятся принадлежности для работы с древесиной.

Чтобы сделать мангал из металла своими руками, в список материалов можно внести следующие детали: профильные трубы 40×40 мм, металлические уголки и листы толщиной 4-5 мм. Для кровли крыши сгодится черепица, профнастил или те же металлические листы. Главное, чтобы материал был устойчив к высокой температуре и коррозии. Крышу над мангалом можно выложить шифером или керамической черепицей. Применение поликарбоната нежелательно, так как он пожароопасен.

Мангал из металла с крышей целесообразнее начинать с отсека для дров, непосредственно с жаровни. Оптимальные размеры для нее — 20-25 см в ширину, показатели длины не ограничены, но желательно, чтобы они были не меньше 30 см. Этого будет вполне достаточно для стандартных шампуров с 7 кусками шашлыка.

Профессионалы всегда сваривают жаровню высотой в 20 см. Таким образом, расстояние между мясом и дровами/углем будет достигать оптимальных 70-80 мм. Чтобы поддерживать жар, нужно проделать ряд небольших дырочек диаметром в 15 мм в длинных частях жаровни.

Далее изготовляется каркас. Обычно он насчитывает 4 вертикально расположенных стоек, хотя их может быть как шесть так и две, которые нужно сварить с горизонтальными перегородками внизу, на уровне с жаркой и наверху. Стоит заметить, что все перегородки не прикрепляются в той стороне, где не стоит повар, кроме планки прямо над крышей. Схема учитывает рост кулинара. Все подробности и нюансы можно посмотреть на видео, в самом конце не забудьте посмотреть все размеры деталей, которые использует мастер.

Когда каркас готов, следует изготовить крышу и держатель под нее. В учете с печкой кровля должна располагаться на высоте 50 см. Обычно под крышей нужно сделать квадрат из прутьев, к которому следует прикрепить кровельный материал. Но если стандартный козырек делать не предполагается, под крышу можно приварить изящные декорирующие детали. Желательно, чтобы кровля не располагалась горизонтально, лучше делать со скидкой назад или по бокам. Таким образом дождевая вода не будет мешать повару.

Ну и ещё несколько вариантов разных конструкций и разных дизайнов.

Мангалы с крышей, фото которых отличаются, предусматривают многочисленные декорирующие элементы. Иногда они могут иметь не столько украшающий, сколько практичный смысл. Однако изготовить их из металла своими руками неопытному хозяину дачи не под силу. Тогда можно пойти простым путем: приобрести элементы у мастеров, а после этого самостоятельно приварить их к конструкции.

Покраска мангала

Разобравшись с тем, как сварить мангал, его можно покрасить. Естественно, что сюда не подойдет любая краска, а надо использовать только ту, которая способна выдержать влагу, резкие перепады температур, огонь и может наноситься на металл.

Покрасить можно как новый мангал, так и тот, который уже используется. В для этого поверхность тщательно очищается и удаляется ржавчина. Не рекомендуется применение химических средств, и применять только щетки по металлу, наждачную бумагу.

Использовать только термостойкую краску, в идеале – жаростойкую. Только этот вариант сможет выдержать температуру горения дров. Для данных целей можно использовать следующие лакокрасочные материалы:

• «Термика» (КО-811) – это термостойкая эмаль, может выдержать температуру до 600 градусов, дополнительно имеет антикоррозионные свойства;
• КО-8101 – еще одна термостойкая эмаль, представлена двенадцатью цветами, способна выдержать температуру до 650 градусов;
• «Церта» (ОС-82-03Т) – специальная термостойкая краска, которая способна перенести нагрев не больше 900 градусов.

Краска «Церта» для каминов и печейИсточник stroimaterials.ru

«Rust-oleum» – также является термостойкой эмалью представлена только тремя цветами (черный, серый и белый), ее главное преимущество в том, что способна выдержать нагрев почти до 1100 градусов.

Чаще всего для покраски мангалов и навесов используют именно черную краску. Смотрится очень красиво в сочетании с коваными элементами, окрашенными в золотой оттенок.

Оригинальный вариант декорирования стационарного мангалаИсточник grilana.net
