Какие навески и оборудование на минитрактор можно изготовить своими руками

Самодельный погрузчик для минитрактора своими руками. Погрузчик своими руками (мини): самодельный — как сделать?

Погрузчик на трактор позволяет автоматизировать большую часть земельных работ на домашнем участке или фермерском хозяйстве. С помощью него можно разравнивать земляные валы, строительный мусор, перевозить грузы, загружать машины сельскохозяйственной продукцией.

Естественно, что стоит столь функциональный инструмент не дешево. Но, при наличии всех необходимых материалов можно провести сборку погрузчика своими руками.

Особенности самодельных погрузчиков

В качестве ориентира можно взять трактора Т 40 или МТЗ. Они чаще всего встречаются в отечественном сельском хозяйстве, а также оснащены задней и передней навеской с механизмом отбора мощности и гидравлической системой, обеспечивающей движение навесного оборудования.

Основными плюсами такого самодельного устройства является низкая стоимость при наличии необходимых материалов и инструмента. Кроме того, исходя из технических характеристик техники, можно сделать самодельный мини погрузчик на заднюю навеску с максимально подходящим объемом и длиной стрелы.

Что касается негативных аспектов, то тут их два:

Самодельный погрузчик для трактора

1. Нехватка материала может привести к его покупке, что по стоимости может выйти значительно дороже покупного варианта. В таком случае рентабельнее будет взять подержанный инструмент.
2. Если нет нужного оборудования и опыт работы с металлическими конструкциями, техникой отсутствует, это может сказаться на качестве изготавливаемого устройства. Слабая стыковка металлических элементов приводит к недостатку прочности погрузчика. Неправильный расчет баланса и длины устройства может привести к опрокидыванию техники.

Если же все необходимое есть и решение сделать устройство своими руками уже принято следует определится с типом необходимого погрузчика. Наиболее распространенными вариантами являются:

• погрузчик на заднюю навеску;
• фронтальный погрузчик;
• минипогрузчик.

Погрузчик-самоделка на заднюю навеску трактора

Используется такой погрузчик на Т 25 и Т 40. Это более простой вариант, чем фронтальный погрузчик в плане расчета габаритов и установки на трактор.

Самодельный погрузчик на трактор

Первым этапом при изготовлении погрузчика для задней части трактора будет поиск или самостоятельное изготовление правильного чертежа. В нем должны четко выдерживаться пропорции и размеры основных металлических деталей.

Дальше следует заготовить необходимые материалы.

Для самой простой модели погрузчика понадобится:

1. Прежде всего, нужны металлические листы и профиль, которые будут использоваться в качестве основы коша. Толщина металла подбирается исходя из размеров ковша.
2. Исходя из чертежа и расчетов нагрузки на погрузчик, подбираются шарнирные соединения цилиндрической формы.
3. Также следует подготовить три цилиндра от системы гидравлики старой техники. Два цилиндра будут отвечать за наклон ковша. Один, побольше, будет поднимать стрелу.

Что касается инструмента, то понадобится:

• болгарка или резак на газу, который обеспечит максимально точную резку металлических профилей;
• мощный сварочный аппарат;
• молот, болты, шайбы, плоскогубцы и другой мелкий инструмент.

Этапы сборки

Весь процесс сборки проходит в следующие этапы:

1. Первое что нужно сделать – прочную основу. Основа выглядит как прямоугольник из металлических уголков или труб с квадратным сечением. Нижним краем такая рама будет фиксироваться на навесе, так что она немного выступает. На середину рамы устанавливается еще один прямоугольник из труб. На него будет устанавливаться большой гидроцилиндр. На верхней части нужно сделать распорку и четыре шарнира под стрелу.
2. Дальше изготавливается стрела. Для ее разработки понадобится два металлических профиля, которые соединяются между собой под углом 30 градусов. К верхней части стрелы приваривается концы основы и крепление гидроцилиндра.
3. Середина стрелы оснащена шарниром цилиндрической формы. Сюда фиксируется два соединенных подвижно отрезка, которые соединяют между собой малые цилиндры и перекладину для установки ковша.
4. Дальше делается ковш. Для его изготовления понадобится один большой и четыре поменьше листа стали. Из них вырезаются соразмерные прямоугольники, которые будут свариваться вместе. Передний расположен под углом.

Ковш универсальный навесной

Самодельный КУН на минитрактор – это один из видов фронтальных погрузчиков. Он незаменим в том случае, когда требуется перевезти или куда-то загрузить большие объемы сыпучих (и не только) материалов, например, песок, щебенку или зерно.

Сам по себе минитрактор отличается размерами от полноценного трактора. Использование ковша позволяет сделать из простого тягача универсальную технику для самых разных типов работ.

Фронтальные погрузчики имеют целый ряд достоинств:

• легкое техническое обслуживание;
• надежность;
• легкость монтажа и демонтажа оборудования;
• серьезная грузоподъемность для небольшого по размерам трактора;
• простота управления за счет усиленной гидравлики.

Изготовление ковша

Купить ковш для минитрактора можно в любом магазине техники, однако это не самое дешевое удовольствие, поэтому проще сделать его своими руками. Особых знаний или материалов здесь не понадобится. Для работы необходимо запастись чертежами, болгаркой, сварочным аппаратом и самим материалом.

Совет! Лучше всего для этих целей подойдет металлический лист с толщиной от 6 мм и трубы различного диаметра.

1. Для начала следует сделать крепеж. Он приваривается к коробке и двигателю, снизу для усиления приваривается металлический уголок.
2. Сам КУН делается из кусков листового металла. Гнуть лист под форму ковша не имеет смысла. Гораздо проще отрезать прямоугольники нужного размера и сварить их между собой так, чтобы получился ковш. От качества швов зависит долговечность изделия. В качестве стоек лучше воспользоваться трубами диаметром 100 мм, а для тяг — 50 мм.
3. Следующий этап – установка гидроусилителя. Для большей подвижности рекомендуется использовать трубу диаметром 30 мм (он не должен быть больше 50 мм, иначе трубы будут плохо двигаться внутри друг друга).
4. Теперь опору приваривают к передней части трактора и объединяют со стойками, для усиления используют «косынки».
5. Для контроля поворота ковша используется цилиндр. Его обычно устанавливают справа от ковша.

Техника безопасности при работе с ковшом

Сделать ковш для минитрактора не очень тяжело, главное, обладать знаниями и опытом в работе со сваркой, уметь работать с чертежами. Чтобы навесное оборудование работало правильно, нужно ответственно подойти к работе и сделать все строго по плану, в противном случае результат может не соответствовать ожиданиям, а сам минитрактор с КУНом будет представлять опасность для оператора.

Совет! При возникновении сомнений в успехе мероприятия следует воздержаться от самостоятельного изготовления КУНа и приобрести его в магазине.

Для обеспечения безопасности во время работы стоит соблюдать правила эксплуатации:

• использовать КУН можно только по прямому назначению;
• при работе следует внимательно следить за ковшом;
• во время движения с нагруженным ковшом держать его нужно в опущенном состоянии, то есть около земли.

Разновидности отвалов

Задненавесной отвал для мини-трактора

По способу размещения и крепления выделяют несколько видов данного оборудования:

• Передний. Имеет собственный гидроцилиндр, с помощью которого оборудование приводится в действие.
• Задненавесной. Располагается сзади мини-трактора и приводится в действие посредством включения навески агрегата.

Переднеприводной вариант чаще всего можно увидеть на строительных площадках, при проведении дорожных работ и уборке снега. Отвалы могут иметь существенные различия, однако каждый из них имеет свои важные особенности:

• Ширина лопаты в зависимости от модели силового агрегата может колебаться от 1 200 до 2 000 мм.;
• мощность используемого мини-трактора для установки легкого оборудования должна быть не менее 16 л.с и для тяжелого – не меньше 20 л.с.;
• вес устройства может колебаться от 65 до 105 кг. Все зависит от задачи и необходимой ширины обработки.

Бочка для отвала

Отрезаем по размеру

Скелет для прочности

Свариваем каркас с нашей бочкой

Вид крепления к навеске

Гидравлика для подъема отвала

Готовый покрашенный отвал который сделали своими руками

Вот и все отвал готов

Навеска на минитрактор переднего отвала позволяет использовать агрегат в качестве небольшого бульдозера и выравнивать дорожки на участке, расчищать снег или удалять неровности рельефа.

Помимо этого, переднеприводное навесное оборудование придает силовому агрегату дополнительную массу, благодаря чему увеличивается тяговое усилие. Однако при навеске лопаты многие сталкиваются с проблемой, как поднять ее в транспортировочное положение. Оптимальным вариантом является оснащение мини-трактора гидравлическим цилиндром, но не все агрегаты снабжены дополнительным гидровыходом. В данном случае можно воспользоваться гидравликой, предназначенной для поднятия задней навески. Для этого следует установить кронштейн с блоком, и закрепить на грейдере, посредством болтового соединения, трос. После трос перебросить на блок, расположенный выше отвала и затем на 2 блока, находящихся под днищем силового агрегата и закрепить второй конец на подъемном рычаге задней навески. При поднятии задней навески будет подниматься и переднеприводная лопата, и наоборот. В данном случае не потребуется дополнительное оборудование для опускания и поднятия лопаты. Крепление переднеприводного грейдера осуществляется в предусмотренных конструкцией агрегата местах.

Можно приобрести готовый отвал или сделать его своими руками, как поступает большинство владельцев силовых агрегатов. Самодельный отвал на минитрактор позволяет сэкономить средства и при этом создать оборудование, которое будет отвечать всем требованиям владельца агрегата.

Навесной экскаватор на минитрактор – порядок сборки

Делать передненавесной экскаватор для минитрактора лучше всего по аналогии с самодельным погрузчиком. Единственные принципиальные различия между ними – это форма и стрела, состоящая из двух сборных частей.

Сборка экскаватора выполняется в таком порядке:

1. Для изготовления надежной стрелы необходимы 2 стальные квадратные трубы. Их нужно соединить между собой в форме буквы Л. На верхнем выступе необходимо зафиксировать гидравлический подъемник. Он будет отвечать за передвижение стрелы. В конструкции должен быть еще один подъемник, основная функция которого – обеспечение движения стрелы, которая крепиться к минитрактору. Третий подъемник необходим для поддержки движения самого ковша. Он может быть полностью неподвижным, однако более эффективным станет передвижной ковш. Он будет лучше справляться с различными землеройными работами;
2. Ковш будет отличаться от погрузчика своими габаритами. Он должен быть прочнее и уже – это оборудование будет более эффективным в процессе рытья земли. Для сборки ковша лучше всего воспользоваться листовым металлом, толщиной не менее 6 мм. К передней части устройства следует приварить штыри, которые будут захватывать грунт. Сам ковш должен быть гораздо массивнее погрузчика.

Сборка всей конструкции выполняется с применением болтовых соединений. Это обеспечит возможность быстрого демонтажа сломанного элемента и его замены новой деталью.

Пошаговая инструкция

Придерживаясь инструкции, с созданием своими руками погрузчика на навеску МТЗ проблем не возникнет:

1. Для начала необходимо изготовить каркас основы самодельного погрузчика на трактор. Он представляет собой прямоугольник, у которого нижняя часть выходит за грани, так как она должна устанавливаться на задний навес трактора. По центру данной рамы также имеется прямоугольный каркас, который выполнен из двух пластин и приварен к верхней и нижней грани. К этому каркасу будет крепиться большой гидравлический цилиндр в нижней части, а в верхней распорка, которая крепится к задней части и удерживается в неподвижном состоянии весь каркас. На верхней грани должны быть четыре шарнирных соединения: два по центру для верхних цилиндров и два крайних для стрелы. Высота основы определяется по потребностям.

Чертеж рамы подъема самодельного погрузчика

1 – стойка; 2 – гидроцилиндр подъема стрелы; 3 – опора; 4 – рама подъема; 5 – гидроцилиндр опрокидывания ковша; 6 – ковш; 7, 11 – тяга; 8, 10 – кронштейн; 9 – указатель; 12 и 13 – рукава высокого давления; 14 – кронштейн; 15, 17 – рычаг; 16 – фиксатор; 18 – боковина.

Стрела представляет собой сборную конструкцию. Со стороны крепления с основой это главная и самая длинная часть, которая представляет примерно 70% от общей длина. К ней под углом в 30 градусов крепится продолжение, которое должно смотреть вверх. Таким образом, получается форма похожая на бумеранг. Должно получиться два изогнутых профиля, которые между собой соединены в трех местах – на концах и по центру. Также ближе к центральной части, но со стороны основы (примерно 25% от общей длины) приваривается каркас, к которому присоединяется второй конец главного цилиндра.
Центральная часть стрелы выполняется в виде шарнирного цилиндрического соединения, так как к нему крепится рычаг управления ковшом. Он представляет собой два колена (изгиб в 40 градусов), к которым с одной стороны крепятся два малых цилиндра, а с другой стороны перекладина для дальнейшего соединения непосредственно с ковшом. Все описанные детали соединяются на шарнирах, а два колена имеют один общий.

Очень важно делать центральную часть сразу в сборе с шарнирным соединением, так как позже его одеть не получится. Чертаж стойки для фиксации навесного оборудования

Чертаж стойки для фиксации навесного оборудования

1 – боковина; 2, 3, 4 – кронштейн; 5 – ловитель; 6, 10 – рычаг; 7 – фиксатор; 8 – шток; 9 – пружина; 11 – защелка; 12 – ось.

Теперь дело только за ковшом. Его можно либо приобрести, либо изготовить самому по чертежам готовых. Также вместо ковша можно использовать вилочный погрузчик для поддонов или тюков.
Если стрела имеет вынос более двух метров, может понадобится дополнительно утяжелить переднюю часть. Для этого необходимо будет наварить на раму корзину для песка, бетонных блоков или металлических грузов.

На видео самодельный погрузчик на трактор в работе:

Правила работы

Во время изготовления фронтального погрузчика производители должное внимание уделяют безопасности оператора при работе. При использовании небольших машин нужно следить за перегрузом, чтобы малая техника не перевернулась

Предотвратить это можно установкой защитных систем

При использовании небольших машин нужно следить за перегрузом, чтобы малая техника не перевернулась. Предотвратить это можно установкой защитных систем.

Также стоит следовать несложным рекомендациям при эксплуатации трактора с ковшом:

При передвижении корш должен находиться в нижнем положении;
Важно следить за правильностью поднятия КУНа во время работы;
Спецтехника (включая трактор с двумя ковшами) должна применяться строго по назначению.

При покупке минитрактора, стоит убедиться в наличии важных опций и элементов. Так при необходимости достаточно приобрести ковш трактора и другие навесы, которые можно крепить к спецтехнике.

Самодельные мини-трактора или, как сделать трактор. Преимущества и недостатки самодельных минитракторов

Мини-трактор, сделанный своими руками, получается гораздо дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам. Самоделка может использоваться на огородах и фруктовых садах, для обработки посевных площадей (не превышающих 10 гектар), транспортировки малогабаритных грузов и уборочных работ.

Самодельный мини-трактор 4*4

Себестоимость такой машины окупается буквально за один сезон , ведь основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют в мини-трактор другую технику. В этом случае, процесс изготовления техники значительно упрощается.

Из недостатков можно отметить сложности в подборке подходящих деталей. Кроме того, при выходе из строя некоторых узлов, могут возникнуть проблемы с заменой или ремонтом. Ведь как ни крути, а трактор собирается из старья, поэтому некоторые детали невозможно отыскать.

Чтобы заготовить чертежи, необходимо обладать техническими навыками и знаниями. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.

Самодельное навесное оборудование

Пользователь может сделать навеску на минитрактор своими руками. Для этого понадобятся чертежи конструкции, в которой будут указаны параметры изготовляемого оборудования.

КУН

Перед тем как приступить к сборке КУНа, необходимо определиться с размерами навески и подготовить инструменты:

• металлический профиль (толщина металла зависит от вида предполагаемых работ);
• 3 гидравлических цилиндра;
• соединения шарнирного типа;
• сварочный аппарат и газовый резак;
• гаечный и разводной ключ.

Процесс изготовления КУНа:

1. Вырезать внутренний каркас из двух металлических листов.
2. Изготовить стрелу, где 70% длины — это опора, которая будет соединяться с большим цилиндром.
3. При помощи шарниров прикрепить к основе среднюю часть.
4. Присоединить к средней части ковш (его делают из подготовленного металлического профиля).

Бульдозерный отвал

Для того чтобы сделать такую самоделку для минитрактора своими руками, подготовить следующие инструменты:

• бочку из стали;
• стальной уголок 10-15 мм;
• стальной квадрат 30 мм;
• 2 шарнира;
• 3 гидроцилиндра;
• штуцера;
• шланги;
• транспортную ленту (толщина 20 мм);
• заклепки.

Порядок действий:

1. Срезать с бочки верх, затем разрезать ее на 3 части.
2. При помощи пассатижей загнуть все края на 3-5 мм.
3. Из уголка (10-15 мм) сделать усилители и заварить прорезы. Должно быть 2 усилителя по краям, а остальные нужно расположить на расстоянии 20 см друг от друга.
4. Приварить квадрат вдоль всего каркаса снизу и сверху.
5. Приварить раскосины.
6. Установить между уголком и квадратом гидравлику.
7. При помощи шарниров, гидроцилиндров и уголков сделать систему подъема и поворота.

Плуг

Плуг изготавливают из поверхности в виде цилиндра (рекомендуется брать сталь, чтобы избежать изгиба лопасти). Заготовке придают нужную форму: ее подают к вальцам под углом 20-23°, изгибают, а затем молотком по шаблону проводят доработку.

Для навешивания навески на трактор используется сцепка.

Из картона делают шаблон, прикладывают его к трубе и обводят мелом по контуру. Отвал вырезают при помощи газосварки и обрабатывают наждаком. Если необходимо, то дорабатывают форму молотком. Для крепления к тракторной технике используется задняя навеска.

Этапы сборки

Вся сборка конструкций осуществляется поэтапно, как видно на фото самодельного погрузчика.

Начальным этапом требуется подготовить прочную основу. Ее внешний вид напоминает прямоугольник с углами или трубами, имеющими квадратный профиль. Низкий край рамы должен быть закреплен на навесе, поэтому будет виден небольшой выступ.

В центре рамы фиксируется дополнительный прямоугольник из труб. На нем будет находиться крупный гидроцилиндр. Вверху следует сделать распорку, а также прикрутить четыре шарнира для фиксации стрелы.

После можно заняться изготовлением стрелы. В этом случае потребуется два металлических профиля. Их фиксируют вместе под наклоном 30 градусов. Верх стрелы необходимо приварить к основаниям и креплению гидроцилиндра.

Запомните, самодельный погрузчик своими руками со стрелой длиной более 2 м способен перевесить технику. Следовательно, передняя часть должна быть оборудована каким-либо грузом.

Пресс-подборщик

Данное оборудование отличается сложностью изготовления с технической точки зрения. Но решить проблему можно, если следовать такой примерной инструкции:

1. Ходовая опора собирается на паре пневматических колёс.
2. На эти детали монтируют лобовину, подборщик с транспортёром.
3. Пресс-камера монтируется отдельно. Вальцы и прижимная щётка должны находиться внизу. Пластина на пружине ставится вверху. Потом эта деталь используется, чтобы прижимать друг к другу спрессованные пласты. Благодаря этому прилегание рулона к рабочей поверхности будет максимальным.
4. Далее собирают привод, от которого начинают движение все остальные рабочие узлы. С 2-х скоростной коробкой передач соединяется кардан. Коробка передач – источник цепной энергии, идущей к вальцам, к транспорту подборщика.
5. На механизм подбирающего устройства мини-трактора устанавливают шестерни. Главное – чтобы их диаметр был больше, чем на вальцах. Тогда скорость подбора будет выше, как и сила одновременной прессовки.

Фото и чертежи:

Как изготовить самодельный ковш на минитрактор

Как правило, ковш на трактор своими руками делают при использовании специальной гидравлической установки, а также регулируемых опор. Это дает возможность сделать работу трактора более надежной, а управление навесным оборудованием — максимально простым.

Ковш на минитрактор своими руками сделать не так уж и сложно. Многие фермеры, которые уже занимались этим, выкладывают свои наработки в сеть, поэтому найти схемы и чертежи, связанные с конструкцией, вполне реально.

Те, кто делал навесное оборудование самостоятельно, утверждают, что вам понадобится в первую очередь сделать максимально надежный несущий элемент. Как правило, его роль выполняет рама, сделанная из сваренных между собой уголков металла. Иногда допускается использование рамы, стоявшей на старом минитракторе (в том случае, если он у вас был).

Кроме того, нужно озаботиться установкой специальной опорной платформы, которую крепят с боков от установленной рамы. Необходимо обеспечить наличие опорных башмаков, которые не дадут трактору опрокинуться при осуществлении работ с ковшом. Для их конструирования вам необходимо использовать металлические трубы, диаметр которых составляет около 10 см.

Кроме того, нужно сделать непосредственно сам ковш. Обычно для этого используют металлические листы, сгибаемые до нужной формы, а также 2 пары гидроцилиндров, благодаря которым вы сможете сделать подъемную стрелу. В некоторых случаях допускается использование гидроустановок, позаимствованных с грузовых автомобилей.

Сделать ковш для минитрактора самостоятельно можно и даже не очень сложно, однако процесс этот трудоемкий и может занять много времени. К тому же, если вы не уверены в своих силах и никогда ранее не занимались ничем подобным, возможно, вам лучше обратиться в магазин и купить конструкцию там. Если же вы не впервые мастерите что-то и четко следуете чертежам, то при сварке хорошего качества подобная самоделка не будет уступать готовому изделию, которое выполнил завод, ни в производительности, ни в надежности использования.

Изготовление навесного оборудования

Покупать навесы для мотоблока для небольшого дачника будет очень неудобно. Все оборудование дачник или фермер может сделать самостоятельно в домашних условиях, применив немного смекалки. Большинство оборудования достаточно простое, и его делают практически из того, что есть под рукой.

Перед тем, как сделать плуг на минитрактор своими руками чертежи и размеры нужно внимательно выучить и подобрать наиболее оптимальный. Смастерить оборудование будет легче при наличии готовой заводской схемы.

Изготовление окучника

Для этого надо взять 2 диска из металла с толщиной в 2 мм и расположить их так, чтобы они открывались наружу. Когда угол будет подобран, их закрепляют болтами или просто заваривают. Дальше его просто закрепляют на сцепке.

Картофелесажалка

Устройство этого агрегата напоминает окучник. Сверху у него есть чаша, в которую засыпаются картофельные клубни. Из специального отверстия они попадают в землю.

Для изготовления домашней картофелесажалки нужно собрать колеса, ось, штифты, бункер, звездочки, механизм для регулировки. Все это крепится на раму.

Спереди колеса закрываются пластиной из металла, иначе картофель будет выпадать из бункера в то время, когда этого не нужно. Снизу бункер затягивается резиной, чтобы картофель не выпадал.

Как сделать ковш на минитрактор? Для этого нужны жесть и внутренние стойки. 2 боковые и внутренние стойки образуют ковш. К ним привинчивают штанги.

Фрезы, плуг

Это одно из главнейших оборудований. Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы. Самодельный плуг для минитрактора больше подходит для работы с жесткими почвами. Чтобы сделать самодельный плуг, нужно взять пластину толщиной от 3 до 5 мм и трубу с пятимиллиметровыми стенками.

Пластина затачивается ножом, наподобие косы. Далее болгаркой вытачивается отвал. Режущая часть – это рабочий элемент косы, отбиваемой на наковальне.

Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы

Все детали склеиваются между собой с обязательным соблюдением углов. Лемех накладывают на стальной лист. Приваривать эти элементы надо точечно с двух сторон.

Важно! Лемех с валом надо стыковать очень плотно. Между ними не должно быть никаких зазоров

Изготовление адаптера-прицепа

Конструкция этого аппарата включает в себя:

• раму из металла;
• сцепку;
• штангу поперечную;
• раскосы;
• стойки, ось, колеса;
• инструменты для управления;
• прицеп или тележку;
• место для оператора и подключения дополнительных механизмов.

Рама делается из трубы (длина – от 1,5 до 1,7 м). С одного конца приваривается сцепка, с другого – штанга. К штанге прикрепляются стойки для колес, раскос.

Для управления устройствами применяют рычаги. Переключая их, можно установить оптимальное положение навесного оборудования. Дополнительный рычаг устанавливается для регулировки прилагаемого усилия.

Длина дышла зависит от мощности мотоблока. Мощность двигателя влияет на размер колес. Дополнительно монтируется гидравлик.

Навеска для мини трактора ДВС и иных агрегатов легко делается самостоятельно. Она подходит практически ко всему сельскохозяйственному оборудованию, существенно облегчает и удешевляет все работы на даче или на ферме. Правильное использование оборудования продлевает срок службы мотоблока.

vote

Article Rating

Виды навесного оборудования для хозяйства

В большинстве случаев для ухода за придомовой территорией используются следующие виды навесного оборудования:

фронтальный погрузчик на минитрактор – оборудование, которое также предназначено для загрузки грузовых автомобилей и прицепов;

ковш экскаваторный – он же кун. Это эффективное приспособление, которое дает возможность выровнять грунт на земельном участке, расчистить снежные сугробы и погрузить мусор на прицеп.

Все перечисленные приспособления обладают очень похожей конструкцией. Для их изготовления не потребуется покупать дорогие материалы и специальное оборудование. Однако, чтобы устройство получилось надежным, понадобится следовать соблюдать указания чертежей и действовать строго в определенном порядке.

Ковш минитрактора – преимущества оборудования

Самодельный кун для минитрактора представляет собой один из видов погрузчиков фронтального типа. Он непременно пригодиться в тех ситуациях, когда необходимо загрузить на прицеп или перевезти на небольшие расстояния сыпучие материалы и продукты: щебенку, песок или зерно.

В число преимуществ ковшей входит:

• простота в техническом обслуживании;
• высокая надежность;
• легкость в монтаже и снятии;
• гидравлика на минитрактор делает ковши максимально простым в эксплуатации ;
• возможность подъема больших грузов для компактного по своим габаритам минитрактора.

Еще одно важное достоинство ковша – это простота в его самостоятельной сборке. Благодаря этому обзавестись этим полезным приспособлением сможет практически каждый владелец минитрактора

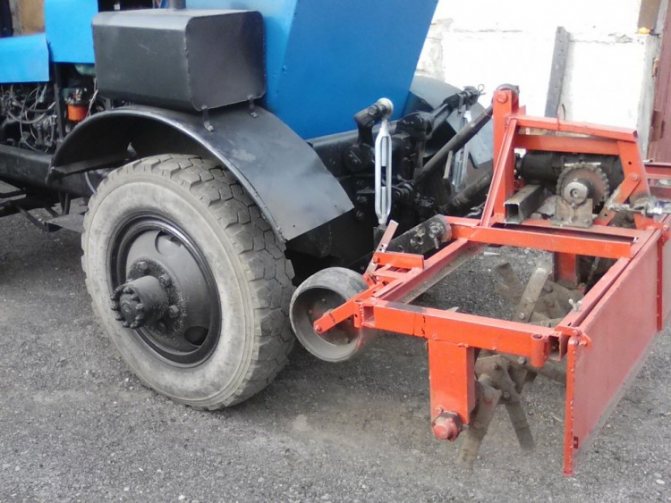

Сеялка

В любой сеялке присутствует несколько основных элементов:

1. Орудия, зарывающие посаженные элементы, выравнивающие почву.
2. Сошники. Чаще они бывают дискового типа. Созданы для разрезания пластов почвы, чтобы заделать сельхозкультуру на нужную глубину.
3. Устройство, подающее семена или корнеплоды. Сначала проходит равномерный отбор, затем материал поступает в семяпровод.
4. Ёмкости, в которых размещают материал для посадки.
5. Каркас с крепежами для сцепки с мини-тракторами.

Есть базовое решение, которое подходит для новичков в этой сфере. Предполагает выполнение работы со следующим ходом:

1. Сначала берут дисковые заготовки. Их крепят на основной рабочей оси, равномерно. 3 штук для начала будет достаточно.
2. Любой из дисков снабжается ободом, который сверлится электрической дрелью 12 раз. Так владельцы получают заготовки для размещения семян внутри. ДСП, фанера – допустимые материалы для ящика.
3. Часть конструкции сверху вмещает зернохранилища. Это название бункера, внутрь которого засыпают материалы для посадки.
4. Отдельно изготавливают аппараты для высева. Допустимо использовать деревянные валы, опорой для которых служат два подшипника.
5. Колёса можно использовать любые.
6. Несущая рама стандартно имеет П-образную форму. Полосовое железо станет оптимальным вариантом.
7. Бункер крепится болтовыми стяжками.

Второй вариант изготовления во многом похож на тот, что описан выше. Главное отличие – просверливание дополнительных отверстий внутри ступиц. Сошник создаётся из листовой стали. Для крепления используют кронштейны.
