Как сделать теплицу из поликарбоната своими руками из профильной трубы без трубогиба

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

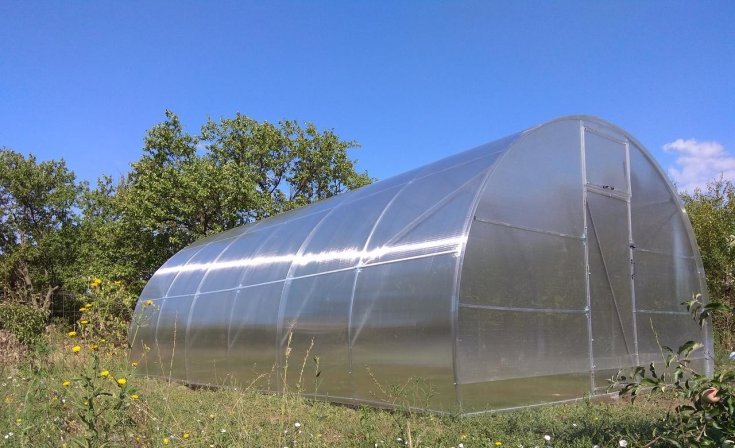

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную конструкцию. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки.  Если же она больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства.  Листы необходимо соединять крепежными профилями.

 Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

• Необычный дизайн;
• Нет необходимость в большом количестве стыковочных линий;
• Легко выполнить процедуру проветривания;
• Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую мощную конструкцию или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

Обшивка поликарбонатом

Измерьте необходимую длину листа из-под нижних перемычек между дугами с учетом напуска в 2–3 см. Снимите защитную пленку с поликарбоната. Прикрутите край листа поликарбоната к нижней перемычке с одной из сторон теплицы. Помните, что лист необходимо прикручивать стороной, на которой была защитная плёнка, на улицу

Если защитная плёнка с двух сторон листа, то обратите внимание на маркировку UV на самом листе. Крепить лист необходимо маркировкой вверх, чтобы слой защиты от ультрафиолета оказался снаружи

Плёнку с поликарбоната можно удалить и после монтажа, но сделать это нужно обязательно.

Для крепления поликарбоната к каркасу теплицы используйте специальный саморез со сверлом на наконечнике, а также термостойкие шайбы для сотового поликарбоната. Шайбы специально разработаны для этого материала и обеспечивают полную защиту крепления и эстетичный внешний вид конструкции.

В каждой точке крепления вначале специальной коронкой или широким сверлом высверливается отверстие в поликарбонате под соответствующий размер втулки термошайбы. Далее вставляется шайба, засверливается и закручивается саморез в профильную трубу. В завершении крепёж закрывается специальным колпачком.

Монтаж листов поликарбоната начинайте со второй опоры и далее, выравнивая материал строго по серединам профиля. Последними закрепляйте листы по краям, их края примерно по 5 см будут выступать за крайние опоры, формируя козырёк.

Чтобы не перекручивать материал и постоянно контролировать его позицию используйте быстрозатяжные струбцины. Для первого листа потребуется не менее шести струбцин. Все последующие полосы поликарбоната будут одной стороной удерживаться стыковочной планкой, что существенно облегчит процесс.

Альтернативой саморезам и шайбам может стать полоса оцинкованной стали которой схватываются по стыку листы сотового поликарбоната

Поликарбонат ориентируется так, чтобы внутренние каналы были направлены вдоль опорных дуг, чтобы конденсат, образующийся внутри, мог беспрепятственно стекать по бокам вниз.

Стараясь, плотно и ровно уложить поликарбонат по поверхности каркаса прикрутите его к профилю, постепенно двигаясь сначала вверх, а затем вниз. Расстояние между саморезами — 20–30 см.

Стыковочная планка имеет перегородку и, прикручивая второй лист, нужно отступить от первого на величину немного большую толщины этой перегородки, для компенсации теплового расширения.

Вставьте край листов в пазы планки. Последний лист вымеряйте кроме того по ширине, в зависимости от длины теплицы. Оставьте напуск пять сантиметров.

Приставьте лист поликарбоната к дальнему от входа торцу, отметьте маркером контур и вырежьте выкройку. Если не хватает ширины листа, ставьте стыковочную планку и добавляйте кусок поликарбоната. Крепите поликарбонат к ранее приваренным горизонтальным планкам и к торцу дуги.

Аналогичным образом покройте поверхность торца с дверью

Обратите внимание, чтобы по краям двери остался зазор. Зазор необходим для свободного перемещения двери в проёме

Теперь теплица готова.

рмнт.ру

Выбор материалов

Определившись с конструкцией парника, следует выбрать материал для его изготовления. Можно сделать каркас из пластиковых труб различного диаметра от 16 до 110 мм и длинной от 2 м. Трубы подойдут водопроводные из ПВХ, пропиленовые (ПП), полипропиленовые (ППР) или труб, которые производятся из полиэтилена низкого давления высокой плотности (ПНД). Можно также использовать полипропиленовые трубы с прослойкой из алюминия или стекловолокна, они прочнее, но и гораздо дороже.

При выборе материала для каркаса необходимо учитывать наличие сварочного аппарата, который предназначен для сварки пластиковых труб, а также или есть навыки его использования. Хотя пользоваться им достаточно просто, следует только знать технические особенности пластиковых труб. ППР трубы сваривают диффузионным способом: края, расплавленные с помощью сварочного аппарата, вставляются друг в друга.

Сам процесс сварки выглядит следующим образом:

• необходимо разрезать трубы под прямым углом;
• следует разрезать пайки 260 градусов;
• место сварки необходимо очистить и обезжирить;
• концы труб одеваются на сварочный аппарат (время нагрева, время сварки и время охлаждения зависят от диаметра трубы);
• края труб соединяются друг с другом на 4–8 минут.

В прямоугольных каркасах и частях конструкции, являющихся опорой, лучше использовать трубы диаметром не менее 50 мм. Для арочных каркасов можно использовать трубы меньшего диаметра – 25 или 32 мм

Только следует принять во внимание, что полипропиленовые трубы практически не гнуться. Для создания изгибов и поворотов придется использовать угольники, переходные муфты и другие фитинги, что существенно увеличит стоимость изделия

Из пластиковых труб в парнике можно изготовить полочки, форточки и двери.

• высокая устойчивость к внешней среде от 10 лет и более;
• не подвергаются коррозии, гниению, разложению;

• не требуют дополнительной обработки (покраски);
• огнеупорные;

• экологически безвредные, не выделяют вредные химические вещества даже при нагревании;
• не подвержены деформации от внешних факторов. Не ломаются даже при сильных ветровых нагрузках;
• выдерживают как химическую, так и биологическую обработку.

Но имеют и один минус. Построенная конструкция будет очень легкой. Чтобы ее не унесло ветром, основание придется закреплять в грунт.

Вышеописанные качества труб позволяют их использовать для создания парника своими руками, не обладая особыми навыками. Если правильно произвести замеры и расчеты и приобрести материалы согласно им, то можно построить добротную теплицу, избежав лишних затрат.

Выбор укрывного материала достаточно широк и во многом будет зависеть от функции, возлагаемой на парник. Стекло в качестве укрывного материала для парника из пластиковых труб не подойдет. Его можно с лёгкостью заменить поликарбонатом, ведь он не бьется, легко режется, проще крепится, переносит небольшую деформацию, имеет меньший теплообмен.

Купить поликарбонат не проблема. Отличным для парника будет сотовый поликарбонат толщиной от 4 до 6 мм, только и трубы должны быть полипропиленовые диаметром от 32 мм и более.

В качестве укрывного материала можно использовать и более дешевые варианты:

• полиэтиленовая пленка – это самый дешевый материал;
• армированная пленка желательно толщиной 11 мм, она крепче полиэтиленовой и служить будет дольше;

• пузырьковая пленка, которая является отличным теплоизолятором;
• нетканые материалы: агроспан, агротекс, лутрасил, спанбонд, агрил. Они прочнее полиэтиленовой пленки, лучше сохраняют тепло, пропускают дождь, но непрозрачные, хотя это убережет растения и плоды от солнечных ожогов.

Для правильного расположения парника на участке и исключения лишних затрат необходимо сделать чертеж, схему или хотя бы эскиз. Месторасположение парника на участке следует выбрать в зависимости от освещенности территории и розы ветров.

Ниже представлен пример схемы парника с арочным каркасом, изготовленный из пластиковых труб, укрепленный рейками из дерева, установленный на стержнях, укрепленных в грунт.

Можно использовать вышепредставленный чертеж или подыскать схему парника в интернете. Не составит большого труда нарисовать схему или чертеж самостоятельно. В своём чертеже можно учесть все нюансы участка и необходимые размеры парника. Продумав форму каркаса, определившись с материалом и нарисовав чертеж парника, следует составить табличку для расчета материалов и их стоимости. Необходимо также произвести расчеты укрывного материала и фундамента. Выбор материалов для изготовления фундамента будет зависеть от выбранной конструкции.

Форма таблички:

N п/п	Наименование изделия	Размеры	Количество	Цена	Стоимость	Примечание

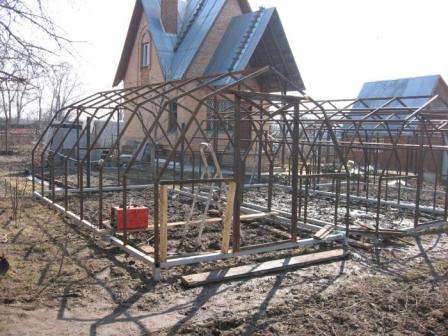

Стальной каркас теплицы

Как правило для поликарбонатных теплиц используется стальной каркас. И вот тут начинаются фокусы от продавцов. Простые покупатели ведь не разбираются и при выборе ориентируются только на то, что видят, а воочию оценить каркас теплицы они могут лишь по толщине (сечению) трубы, о чём и писалось выше. Обработан ли и как обработан металл будет влиять на себестоимость, а конечном счёте на цену. В итоге получается такая картина:

Именно материал каркаса, является тем основным параметром, который отвечает за прочность всей конструкции теплицы. Кто сталкивался с первичной обработкой на сталелитейных предприятиях знает, что если взять простой лист горячекатаного металла и «встряхнуть» его, то можно увидеть, что он гибок, весь извивается (как если простынь встряхнуть). Менее того, горячекатаный при сильном сгибании может сломаться. Холоднокатаный наоборот – цельный никуда не гнётся. У него только один недостаток – он немного дороже

Далее по важности «идут» следующие факторы прочности каркаса теплицы

Материалы для покрытия

Стекло является традиционным материалом для теплицы. Такое стекло тоньше оконного и вследствие этого лучше пропускает свет. Однако оно теряет популярность, так как значительно увеличивает вес конструкции и слишком легко бьется, что увеличивает расходы на эксплуатацию сооружения.

Виды покрытий для теплицы: стекло, пленка, акрил, поликарбонат, нетканый материал.

Кроме стекла, в качестве покрытия теплиц используют полиэтиленовую пленку, листы акрила и поликарбоната.

Полиэтиленовая пленка выделяется хорошей светопропускной способностью, она замечательно рассеивает свет, обеспечивая внутри теплицы равномерное освещение растений. Главным преимуществом ее использования является ее низкая стоимость и доступность. Однако своей практичностью и долговечностью полиэтиленовая пленка даже уступает стеклу.

Акрил часто называют плексигласом или оргстеклом. Этот материал более гибкий и прочный, чем стекло. Однако акрил чрезвычайно хрупок, легко царапается и через некоторое время делается мутным.

Поликарбонат – это высококачественный крепкий и прозрачный пластик, у которого прочность при меньшем весе в 200 раз выше стекла. Однако лист монолитного поликарбоната достаточно тяжел. В настоящее время на смену ему пришел сотовый поликарбонат как вариант современного и достаточно оригинального покрытия.

Виды пленок

Самая бюджетная — полиэтиленовая, представлена в рулонах в виде рукава или однослойного полотна

Малейший ее порез или разрыв быстро увеличивается, отчего требуется осторожность в работе. Места соприкосновения с каркасом и перегибы лучше уплотнить обычным скотчем

Служит 1-2 года.

Поливинилхлоридная — стоит дороже, но и качество выше. Обладает хорошей теплоизоляцией, задерживает около 90% инфракрасного излучения. При должном уходе прослужит до 7 лет.
Армированная теплица недорого — благодаря каркасу внутри из разнородных материалов (стекловолокна, полиэтилена, полипропилена) служит 3-4 года.

Каркас – основа качественной и прочной теплицы

Сейчас теплицы не только обеспечивают дачников и огородников собственными овощами и фруктами, но и приносят доход

Когда занятие овощеводством превращается в полноценный бизнес, важно обзавестись прочной и достаточной по площади стационарной теплицей. Да и вообще, каркас – важнейшая часть парника, так как укрывной материал может быть абсолютно любым, а основные отличия заключаются именно в конструкции основы

Есть два варианта купить каркас парника: заказать его в частной мастерской или приобрести готовый в магазине для сада и огорода.

От каркаса зависит функциональность теплицы и Ваш урожайИсточник fishing-caravan.ru

Каркас должен отвечать достаточно большому количеству требований, так как выполняет следующие функции:

• Он выполняет функции несущего основания для укрывного материала;
• Каркас определяет форму теплицы;
• Обеспечивает устойчивость конструкции к различным погодным условиям;
• Придаёт жёсткость всему парнику;
• Помогает выдерживать внутри температуру выше, чем снаружи;

К тому же важно, чтобы каркас не был чересчур громоздким и тяжёлым, легко монтировался и перемещался, а также не мешал нормальному пропусканию света внутрь

4 Способы размножения

Для размножения сливы в домашних условиях можно воспользоваться несколькими методами:

• косточками;
• черенками;
• прививанием.

Несмотря на то выращивание дерева возможно даже из косточки, опытные садоводы именно прививание черенка сливы к уже взрослому растению считают самым правильным способом. Для того чтобы отросток прижился, его необходимо подготовить и привить к дереву-носителю до момента раскрытия почек.

Выбирая сливу в качестве садового растения, садовод должен помнить, что и она требует ежесезонного ухода со стороны хозяина. Сад – дело достаточно хлопотное, но благодарное.

Оцинкованная профильная труба для теплицы

Помимо типа стали сама обработка цинком даёт дополнительное усиление. Но опять же, всё зависит от класса оцинкования и способа. Если металл каркаса теплицы холоднокатаный, то и оцинковка будет с обеих сторон листа, который после проката цинкуют и нарезают на заготовки профиля, а эти заготовки формируют в трубы. Налицо ещё один плюс холодного проката! Горячекатаный просто вытягивают в трубу и после его можно обработать цинком только снаружи. А двусторонняя оцинковка также влияет на прочность, ведь при оцинковании только снаружи внутри от коррозии сталь быстро истончается.

Изображение оцинкования заготовок каркаса теплиц

К сожалению, внутрь труб каркаса не заглянешь и не выяснишь – есть ли оцинкование внутри. Видите как можно легко пустить «пыль в глаза» покупателю показывая ему только толщину и замалчивая про действительно решающие моменты. Тем не менее, о толщине трубы мы тоже скажем.

Профильная труба для теплицы – как выбрать?

Что значит профильная труба? В нашем понимании труба — значит круглая. В данном случае это не так. Профильная труба – это квадрат или прямоугольник в своем сечении. По виду похожа на брусок. Такая форма удобна для крепления на неё поликарбоната. Деформировать её можно горячим и холодным способами. По ГОСТу профильные трубы делят на 2 вида маркировки – 8639 – 82 и 8645-68. При их изготовлении используют разные металлы. Но наиболее востребованными являются трубы из стали с антикоррозийным покрытием. Они влагонепроницаемые и прочные за счет четырех ребер жесткости. На эти ребра ложится вся нагрузка конструкции. Теплицы из неё качественные, надёжные долговечные.

Теплица – дом для вашего урожая и строить его нужно по всем правилам

Поэтому после сварочных работ важно выполнить следующие действия:

• зачистить окалины сначала жесткой щеткой;
• пройтись абразивной шкуркой, чтобы избавиться от малейшей коррозии;
• обязательно протереть растворителем;
• загрунтовать и покрасить.

Сколько стоят профильные трубы для теплицы? Цена, как и на все товары, зависит от качества. В данном случае на качество влияет толщина стали и размеры сечения трубы. Теплицу своими руками рационально строить из профиля сечением 40х20, 40х40 мм, толщиной стенки 2 мм, для стяжки по горизонтали приобретают трубы 20х20 мм, толщина которых 1-1,5 мм.

Длина стандартной трубы 6,05 м. Чтобы сэкономить бюджет, избежать лишних расходов и отходы от нарезки труб, до начала постройки сделайте проект со всеми размерами. Чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

Описание

Если стационарная теплица постоянно находится на одном и том же месте, то разборный парник можно перемещать по участку в зависимости от условий, необходимости и желания владельцев.

Обычно сборные парники имеют ограниченные размеры: не слишком большие, отличаются компактностью. Благодаря такой особенности хранить в зимнее время изделие не составит труда: в сложенном состоянии он не занимает много места.

На видео – сборный парник:

Разборная теплица может использоваться не только летом для выращивания овощей, но и в любое другое время года под разные нужды. Такая универсальность делает конструкцию замечательной находкой для любого садовода. А простота и скорость возведения делают сборный парник еще и очень удобным в эксплуатации.

Плюсы поликарбоната

Если раньше существовала опасность разбить хрупкие стеклянные парники, то с появлением прозрачного сотового поликарбоната вероятность этого стала несущественной. Кроме небьющихся свойств, поликарбонат, из которого изготавливают элементы сборного парника, имеет еще ряд преимуществ. Это и его высокая прочность, и уникальная гибкость, позволяющая формировать из материала конструкции практически любых форм.

Читайте материал про теплицы из поликарбоната.

На видео – сборный парник из поликарбоната:

Также материал имеет устойчивость к УФ-лучам, не боится сырости, перепадов температуры. Внешние неблагоприятные воздействия ему практически не страшны. Сотовый поликарбонат безопасен с экологической и пожарной точки зрения, не подвержен воздействию микроорганизмов, насекомых. А замечательные теплосберегающие свойства делают такой разборный парник благоприятным местом для культивирования теплолюбивых растений.

Назначение

Узнаем, для каких целей и нужд может использоваться сборный парник.

Для выращивания рассады — это идеальный вариант. Многие теплолюбивые растения в условиях нашего климата нельзя сразу высадить в грунт. Поэтому, что растение подросло, окрепло, и привыкло к внешним условиям, использование сборного парника — замечательный выбор. Компактность сооружения позволяет с удобством ухаживать за растениями, а кроме того, прогревается небольшого размера сборная теплица очень быстро.

В сборной теплице могут успешно выращиваться даже тропические растения, не говоря уже о просто теплолюбивых. Это могут быть, в том числе, фрукты, ягоды, экзотические цветы.

При помощи разборного парника можно с успехом защищать бассейн от попадания в него различного мусора и грязи. Кроме того, при наличии теплоизоляционного купола над бассейном можно будет принимать водные процедуры даже в прохладную погоду. И при этом купающиеся будут защищены от взглядов любопытствующих прохожих и соседей.

Сборную теплицу можно использовать и как место для хранения различного бытового инвентаря, садовых принадлежностей. Под надежной защитой непромокаемого купола из поликарбоната строительные материалы, сыпучие смеси, боящиеся ржавчины инструменты будут защищены от сырости и осадков.

Устройство

Обычно складные парники устроены таким образом, что заходить в них не приходится: весь уход за растениями осуществляется снаружи устройства.

Средние размеры такого парника варьируются в пределах 200/100/100 см (длина-ширина-высота). Эти параметры вполне позволяют вырастить необходимое для небольшой семьи количество плодов, зелени, ягод. Если же вы планируете выращивать в теплице низкорослые растения: клубнику, редиску и другие, то высоту конструкции можно без ущерба снизить в два раза.

Сама конструкция такого парника элементарна. Состоит она из:

• каркаса (основы);
• прозрачного покрытия (поликарбоната);
• подвижных деталей.

Кроме того, иногда модели парников могут быть оборудованы шасси или рукоятками, облегчающими их складывание-раскладывание, перемещение.

На видео – устройство сборного парника из поликарбоната:

Стандартный каркас сборного парника изготавливается из следующих материалов:

• металлопрофиля с цинковым покрытием;
• пластикового профиля;
• арматуры;
• металлопластиковых труб;
• брусков из дерева.

Сверху на каркас надевается защитное покрытие из плотной полиэтиленовой пленки либо поликарбоната. Кроме того, можно встретить в продаже и текстильное покрытие в виде тента.
