Посадка картофеля картофелесажалкой для мотоблока: с двухрядным окучником, видео, как отрегулировать

Виды

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость — до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.

Самостоятельное изготовление картофелекопалок

Различают три основные конструкции картофелекопалок:

1. Транспортерного типа. Сложные в изготовлении агрегаты, состоящие из лопатоподобного лемеха, барабана очистителя и цепочно-пруткового транспортёра.
2. Стрельчатого типа. Наиболее простая конструкция, представляющая собой крепящийся одинарной сцепкой к мотоблоку «веер», через который просыпается земля, а картофель отбрасывается в стороны.

Для элементов картофелекопалки нужно брать достаточно толстый металл, учитывая сопротивление почвы. Чем «тяжелее» почва, тем толще должен быть металл, контактирующий с ней.

Картофелекопалка вибрационно-грохотного типа

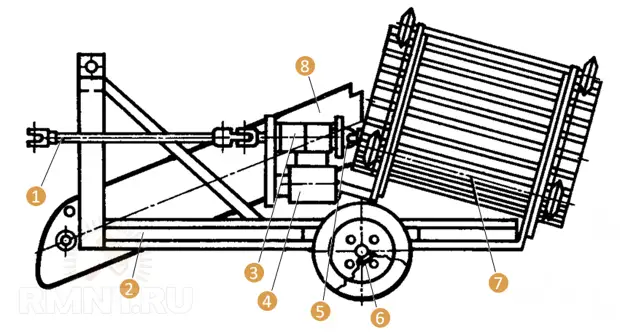

Картофелекопалка транспортерного типа

1 — карданный вал привода ПКМ; 2 — рама; 3 — редукционный блок; 4 — угловой редуктор; 5 — карданный вал привода барабана-очистителя; 6 — опорно-транспортный узел; 7 — барабан-очиститель; 8 — цепочно-прутковый транспортер с лемехом

1,2 — шарнир и тяги сцепа; 3 — рама моторно-редуктороного блока; 4 — бак для топлива; 5 — мотор; 6 — цепь привода транспортёра; 7 — бункер картофеля; 8 — колёсный лафет; 9 — регулирующие планки; 10 — узел крепления транспортёра; 11 — цепочно-прутковый транспортёр; 12 — бортики элеватора; 13 — лемех

Оригинальная конструкция навесного оборудования разработана мастером Соловьёвым. На рисунке — основание прицепа + поворотный узел.

Чертеж прицепа. Вид снизу

Таблица 3. Материалы на изготовление

Поз.	Элемент	Материал	Количество
1	рама сварная	уголок 40х40 мм
2	подпятник	полоса 150х40 мм, 10 мм, Ст. 3	2 шт.
3	кронштейн	полоса 100х40 мм, 10 мм, Ст. 5	2 шт.
4	полуось	сталь 45	2 шт.
5	колесо	5,00-10 в сборе (от списанной сельхозтехники)	2 шт.
6	дышло	труба бесшовная, холоднокатаная, Ø 45х4 мм, L = 1,2 м	3 шт.
7	головка карданная	от списанной сельхозтехники
8	штырь-сцепка	от списанной сельхозтехники
9	полик наварной	отрезки стального уголка	5 шт.
10	поворотная ось дышла	сталь горячекатаная круглая Ø 36 мм или отрезок стальной трубы Ø 36×6 мм
11	гайка	М36	2 шт.
12	шайба
13	поперечина приварная	отрезок стального уголка 40×40 мм
14	ось-распорка	сталь горячекатаная круглая Ø 40 мм
15	косынка	10 мм, Ст. З	2 шт.
16	гайка	М20	4 шт.
17	шайба Гровера		4 шт.
18	болт	М20	4 шт.

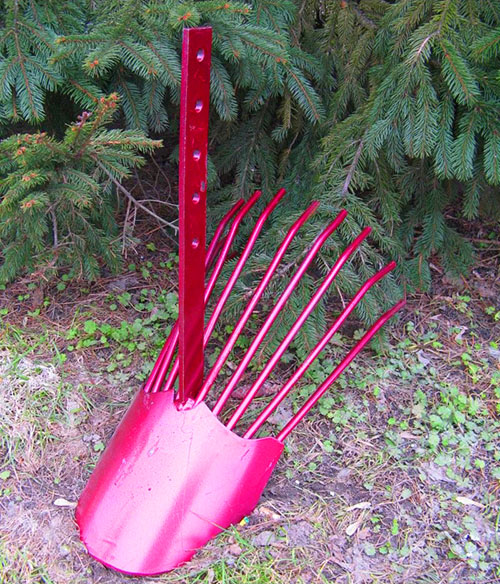

Стрельчатая картофелекопалка

Это самая простая конструкция, и, тем не менее, достаточно продуктивная. В самостоятельном изготовлении приспособления окажут помощь чертеж изделия и полезное видео по теме, в котором мастер показывает все этапы сборки.

Стрельчатая копалка: 1 — сошка; 2 — полевая планка; 3 — лапа культиватора; 4 — зубья

Сошку можно взять от серийного культиватора, планку изготовить из стального уголка 50х50 мм. Наконечник — это обрезанная лапа культиватора, а зубья вытряхивателя можно изготовить из старых вил, обрезав под 45° и приварив их к наконечнику обрезанной частью.

рмнт.ру

Для мотоблока

Если у вас есть мотоблок или вы желаете его приобрести, тогда есть смысл отказаться от ручной картофелесажалки и сразу перейти к конструкции устройства, предназначенного специально для мотоблока. Начинать всегда следует с рамы, так как это – основа, на которую будут фиксироваться все дальнейшие компоненты и узлы. Для рамы используются швеллеры (материал – сталь) типа 8 (размерный стандарт).

Перед таким устройством стоит не только задача автоматизации картофельной посадки, но и обеспечение равномерного распределения кустов и закрытие их правильным количеством почвы. Помимо облегчения труда, такая картофелесажалка также поднимает качество посадки.

Поскольку мотоблок проектируется для небольшой техники, значит к бункеру особых требований по прочности нет; можно использовать обычную фанеру толщиной 1 см. Грузоподъемность такого устройства будет около 0,25-0,3 центнеров.

Часть устройства в котором будут перемещаться клубни, называется контейнером. Главным требованием к контейнеру является наличие лифта, который фиксируется вертикально и снабжается специальными чашами диаметров 50-80 мм. Работа всего механизма осуществляется благодаря цепной передачи к ведущему колесу. В контейнер должен быть установлен лифт, он должен быть снабжен чашами. Чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для того чтобы клубни входили в грунт, используется специальная семяпроводная труба, которая должна размещаться снизу лифта и быть прижата тем компонентом, который выполняет загреб.

В механизм внедряется звездочка 80 мм, которая гарантирует осуществление передачи за счет цепи. На мотоблоке используется при этом звезда в два раза большего диаметра – 160 мм.

Однорядная кортофелесажалка

Для осуществления такой системы, можно использовать цепь от обычного велосипеда или мопеда. При помощи такой автоматизации, дистанция между будущими кустами картофеля будет составлять около трети метра.

Как собрать двухрядную картофелесажалку самому

Сборку картофелесажалки для мини-трактора надо начинать с установки рамы. Ее изготавливают из швеллера №8. К раме крепят два лонжерона для приваривания последующих деталей и укрепляют их тремя поперечинами.

Подробный чертеж картофелесажалки для минитракотора

В передней части лонжеронов к ним приваривают крепления, с помощью которых сажалка будет цепляться к трактору. Затем лонжероны усиливают двумя наклонными металлическими брусами, к которым впоследствии приварится бункер для посадочного материала. Снизу к раме необходимо прикрепить плужок, или сошник, ось для одного колеса.

Чертеж картофелесажалки для минитрактора и мотоблока

Емкость для картофеля изготавливается из кусков фанеры толщиной не менее 1,5см. Сначала выпиливаются детали нужной формы и размера, затем соединяются между собой металлическими уголками. Фанеру пропитывают олифой и красят водоэмульсионной краской. Изнутри ее можно обить смягчающим материалом, например, резиной во избежание повреждения клубней.

Покупная картофелесажалка для минитрактора на фото

Под тару для картофеля прекрасно подойдет бак от стиральной машинки. Колеса для сажалки лучше сделать широкими, для того чтоб не затаптывать рыхлую землю. Роль сеялки будет выполнять металлическая труба с отверстием не меньше 10 см. Также нужно предусмотреть рабочее место для помощника, который будет следить за процессом.

Фото самодельной двухрядной картофелесажалки

Теперь вы знаете, как делается самодельная картофелесажалка для минитрактора
своими руками. Видео и чертежи из этой статьи помогут вам соблюсти точные размеры, с учетом модели вашего мини-трактора. Чаще всего картофелесажалки делают для трактора Т-25 или МТЗ -82, поэтому учитывайте и вы модель .

Навесное оборудование
для различной сельскохозяйственной техники позволяет существенно расширить применение
этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, ) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать это вручную, но, имея в наличии минитрактор или мотоблок (например, ), можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения
, прежде чем приступать к работе.

Для примера, прочитайте статью о — описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А — представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Как сделать картофелесажалку своими руками

Картофелесажалку для мотоблока Нева при определенных знаниях можно смастерить и своими руками. Для производства потребуется изготовить:

1. Раму.
2. Посадочный бункер.
3. Выполнить систему шестеренок, с помощью которых приводится в действие весь механизм.
4. Устройство подготовки и закапывания лунок.
5. Обеспечение возможности настройки.
6. Колеса.

Не стоит пытаться слишком усовершенствовать самодельный агрегат, так как применение дополнительных устройств приведет к увеличению веса, и вследствие этого уменьшению производительности и мощности.

Процесс изготовления выглядит следующим образом:

1. Сначала раму устанавливают на колеса с двумя лонжеронами. Спереди располагают вилку и арку, а с боковой части – опору для подачи овощей. Помещают между колес деревянный диск или шестеренки, позволяющие хватать клубни.
2. Далее делают металлический бункер, который застилают резиновым покрытием, что препятствует повреждению картофеля.
3. Прикрепляют сиденье из металла или применяют кресло из автомобиля для комфорта.
4. На колеса устанавливают приспособления для большего соприкосновения с грунтом. Диски крепятся к раме с помощью пластин, болтов или уголков.
5. Следом ставят рыхлитель, сделанный из штанги с обоймами по краю, функцией которых является держать лапы.
6. Берут трубу диаметром 1 сантиметр и изготавливают высеватель, к которому прикрепляют бороздорез.

Также не следует забывать, что при установке подшипников нужно учесть попадание пыли и грязи в узловые соединения.

Собирая оборудование для посадки и уборки картофеля своими руками, вы не только экономите значительные материальные средства, но и почувствуете гордость за проделанную работу.

Это интересно: обработка картофеля мотоблоком Нева.

https://youtube.com/watch?v=7j0bPjihopA

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Разновидности картофелесажалок

На рынке представлены картофелесажалки нескольких видов, отличающихся между собой по форме и размеру, функциональным возможностям. Различен и размах цен на такие устройства. Можно приобрести как дорогие многофункциональные модели, так и недорогие бюджетные устройства.

Малогабаритные

Картофелесажалки небольших размеров используются для посадки семенного картофеля на приусадебном участке или на дачном огороде.

Конструкция устройства оснащена регулятором глубины посадки картофельных клубней и регулятором высоты земляного гребня, образующегося за счёт поднятия грунта.

Малогабаритные картофелесажалки подходят для мотоблоков как отечественных, так и зарубежных производителей.

Вес устройства в среднем составляет около 20−25 кг. Объем бункера составляет до 34 л. С её помощью можно обрабатывать ряды шириной от 60 до 75 см и посадить 6−7 картофелин на метр. Скорость посадки составляет 0,2 га/час.

Средние

Такие картофелесажалки имеют вместительный бак объёмом 44 литра. Это довольно большие тяжёлые сажалки, их вес составляет 41 кг, а производительность — 0.2—0.25 га/ч. Такие сажалки агрегатируются со средними и тяжёлыми мотоблоками.

Крупные

Применяются для обработки больших площадей. Имеют крупногабаритный бункер, картофель в который засыпается с помощью самосвала. Прикрепляется к трактору. Это мощные дорогие агрегаты, используемые в сельском и фермерском хозяйстве.

Стоимость устройств

Стоимость разных картофелесажалок зависит от факторов:

1. Объёма бункера. Мощные крупные сажалки для картофеля имеют бункер большого размера. Ими удобно пользоваться, так как не потребуется часто насыпать клубни в бункер и останавливать для этих целей мотоблок. Для небольшого дачного участка можно приобрести более дешёвые модели устройств с меньшим объёмом бака, вполне достаточным для обработки небольших территорий.
2. Возможность комплектования с мотоблоками разных видов. Чем больше вариантов сцепления предусмотрено, тем проще подобрать сажалку, и тем дороже будет её стоимость. При ограниченных средствах можно приобрести недорогую картофелесажалку и адаптеры к ней, также позволяющие комплектовать её с любым мотоблоком.

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо
сначала как следует подготовиться. Рассчитать все значения и сделать чертёж
конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в
своей основе раму, к которой и крепятся тем или иным образом все рабочие
детали. В нашем случае рама изготавливается из отрезков стального швеллера, из
которых изготавливается подобие двух продольных лонжеронов, они скреплены между
собой тремя отрезками стальной полосы. В передней части этих лонжеронов
приваривается стальная арка с вилкой крепления с центральной тягой, к
конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа,
служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с
помощью стальных полос.

Арка также нуждается в усилении, производим это действие,
используя для укрепления накладками и косынками из листовой стали, вырезанными
в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к
пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна
быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого
элементы конструкции обрабатываем олифой или другими подходящими по свойствам
составами и собираем на уголки из стали. Готовое изделие можно выкрасить
водостойкой, хорошо выдерживающей атмосферные и механические воздействия
краской. Внутри бункера делается выстилка из резины во избежание травмирования
клубней.

После этих действий на раму будущей сажалки с применением
болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс
агрегата.

Ось состоит из трубы (сталь или чугун), обязательно
толстостенной, потому что на неё приходится весьма немалая нагрузка,
шипообразных вставок или металлических
цапф, изготовленных на станке, и удерживаемых штифтами. После проведения
окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси
производится с применением стальных прочных прижимов и соответствующего размера
болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной
сельхозтехники, так и самодельные. Для изготовления последних потребуются
стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому
что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по
максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и
насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси,
для предохранения пот попадания внутрь подшипников грязи, пыли и частей
растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ
собрать штангу квадратной формы, для этого потребуются уголки металлические
500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в
процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в
которые впоследствии будут вставляться стойки культивирующих деталей
картофелесажалки. В проведении этой работы необходимо соблюдать точность –
зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления
стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной,
чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к
трубе крепится сошник для нарезки борозд. Этот элемент должен быть
регулируемым, чтобы производить контроль над заглублением семян. В основном
регулирование его положения проводится с помощью ослабления стремянок и
вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для
этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их
небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и
заменить подшипники, потому что в стандартной комплектации эти диски имеют
всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично
впишется подшипник 160503, который куда лучше отвечает требованиям.

Назначение и разновидности картофелесажалок

Само название агрегата говорит о том, что он предназначен для посадки картофеля. При работе совместно с мотоблоком это происходит автоматически. Необходимо только загружать в бункер клубни.

Все картофелесажалки подразделяются по количеству посадочных рядов. Это:

1. Однорядные агрегаты. Они могут быть навесными и прицепными. Их чаще всего устанавливают на мотоблок и обрабатывают 20—30 соток пашни. Они имеют один транспортёр для подачи клубней и бункер, вмещающий 100—120 кг картошки.
2. Двухрядные. Такие агрегаты уже можно прицепить к мини-трактору, который обладает массой больше, чем мотоблок, и способен тянуть более габаритную картофелесажалку. Такое приспособление имеет два транспортёра подачи, а бункер вмещает до 250 кг клубней.
3. Четырехрядные картофелесажалки. Эти устройства промышленного изготовления и самодельщики их не делают. Агрегаты имеют две большие ёмкости и в каждой из них по паре транспортёров. Таким оборудованием высаживают картошку на 2—3 га в течение часа. Бункера вмещают до 250—300 кг картофеля. Эти картофелесажалки, как правило, оснащены дозаторами для протравливания клубней и одновременного внесения удобрений.

Принцип действия картофелесажалки

Картофелесажалка для мотоблока

Картофелесажалка к мотоблоку снабжена небольшим плугом, создающим траншейку и куда равномерно, с определенным шагом, из бункера устройства поступают клубни картофеля. Далее, специальный окучник производит их засыпку землей. Применение этого вида навесного оборудования позволяет быстро и качественно провести посадку семенного материала в хорошо взрыхленную почву и гарантировать хороший урожай.

Практически любая картофелесажалка для мотоблока проста в обслуживании и использовании. Однако, как и любая техника, она нуждается в регулярном техосмотре, а при необходимости и в ремонте. Нужно сказать, что для техобслуживания заводских картофелесажалок лучше всего обращаться специализированные сервисные центры. В таком случае агрегат прослужит Вам намного дольше.

Вообще, картофелесажалка к мотоблоку, это отлично решение при выполнении такой утомительной и тяжелой работы как посадка картофеля. Ведь все что требуется так это закрепить ее на мотоблоке, засыпать в бак посевной материал, и картофелесажалка будет делать борозду, помещать туда клубни и засыпать их землей. Вам остается только управлять мотоблоком и следить за наполнением бункера.

Инструкция

Самодельные картофелесажалки для мотоблоков своими руками представляют собой обычную тележку на колесах, которая присоединена к мотоблоку

Кажущаяся простота немного обманчива, ведь в конструкции данного агрегата есть свои собственные нюансы и особенности, на которые стоит обратить внимание

Начинать сборку нужно с изготовления рамной конструкции. Она будет состоять из швеллеров, сваренных между собой, а также продольно расположенных лонжеронов, которые соединяются тремя поперечными элементами.

Благодаря газонокосилке можно подравнять траву и убрать сорняки — это подходящее устройство по скашиванию ненужных растений возле забора, дома, между рядами в саду на цветочной клумбе и так далее. Здесь можно узнать, как намотать леску на газонокосилку.

МАЗ-500 можно по праву считать одним из знаковых автомобилей советского периода, который стал первым грузовиком бескапотной конструкции, выпущенным в Советском Союзе. МАЗ-500 — минская легенда из 60-х годов.

Культивация входит в список первоочередных задач любого землепашца, поскольку помогает предотвратить появление сорняков, по крайней мере, в больших количествах, помогает насыщать землю кислородом, благодаря взрыхлению. Тут о том, как самому сделать культиватор.

Впереди будут располагаться арка и вилка, а по бокам конструкции – стойки элементов посадки и закапывания лунок. Колеса картофелесажалки должны быть оборудованы грунтозацепами. Между ними располагается деревянный диск толщиной 6 см с расположенными на нем четырьмя пазами полукруглого типа.

Данный диск будет захватывать клубни картофеля, перемещая их в вырытые лунки.

Далее нужно изготовить контейнер для картофеля – бункер. Делать его можно и из фанеры, но для прочности конструкции лучше всего использовать листовой металл толщиной 3 мм.

Отмеряются четыре стороны бункера, после чего их нужно вырезать. Соединяются они сваркой. Дно можно застелить резиной, чтобы клубни картофеля не повреждались. Необходимо укрепить раму стальными полосами, разместив их от средней поперечной части до арки, находящейся впереди.

Там же нужно приварить накладки и уголки толщиной 4 мм. Чертежи картофелесажалки для мотоблока своими руками, которые можно найти в интернете, достаточно подробно описывают данный процесс. Далее нужно прикрепить к лонжеронам опору и подножку, состоящую из листа металла толщиной 5 мм.

Изготавливаем сиденье. Для этого нам понадобится уголок из металла, имеющий размеры – 4,5×4,5×0,4 см. К данной опоре нужно присоединить доски, обтянутые поролоном для большего комфорта. Для колесной оси можно использовать трубу из стали, подходящей по размерам к раме.

На концах нее должны располагаться шипы, закрепленные штифтами из стали. В качестве колес можно использовать любые колеса от старой техники, отслужившей свой срок. Чтобы удерживать рыхлители, используется штанга из металла, имеющая размеры 5x5x0,5 см.

По бокам данной штанги расположены элементы, удерживающие стойки лопастей. Изготавливаются они из металлических пластин, толщиной 0,5 см. В качестве высевателя можно использовать обычную 10 см трубу, толщина стенок которой будет составлять порядка 0,3 см.

Внизу данной конструкции будет располагаться бороздорез. Закапывающие элементы, в роли которых можно использовать диски от сеялки, должны иметь в своем наличии два подшипника. В принципе, данное описание довольно схематичное, с приблизительным указанием размеров и параметров.

В интернете можно встретить достаточно много подробных чертежей, где указана и другая разметка, так что строгих рекомендаций в данном процессе нет.

Горшок для дерева бонсай

Мини-дереву простой горшок не подходит. Выбирая емкость, в которой будет расти и развиваться растение, необходимо вспомнить перевод слова «бонсай» – дерево на подносе. Горшок для карликового деревца необходим особенный, невысокий и широкий, похожий на блюдо с невысокими бортиками. Легкие материалы, такие как пластик, для места, в котором будет расти бонсай, не подходят – с возрастом растение набирает вес и может упасть. Массивные контейнеры и чаши для того чтобы посадить дерево бонсай из глины и керамики разнообразных форм можно найти в специализированных магазинах.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

• В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
• Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
• Движение должно осуществляться со скоростью не более 1 км/ч.
• Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
• После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

• Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
• Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Принцип работы

Картофелесажалка (КС) – специальное оборудование, конструкция которого состоит из отсека для засыпания картофеля, транспортерного механизма, плуга, окучника и колес. КС позволяет устанавливать глубину и расстояние при посадке картофеля, что позволяет добиться оптимальной посадки для дальнейшего прорастания. Но использовать такое устройство можно только на заранее подготовленной почве.

Каков принцип работы большинства типов картофелесажалок? За счет самоходной мототракторной техники копалка движется на колесах специальной грунтозацепной конструкции, которая передает движение на систему подачи посевного материала.

Плуг прорабатывает землю на нужную глубину. Потом клубни из отсека через транспортный механизм попадают в грунт, и дисковые окучиватели зарывают борозду. В результате получается ровная грядка с равномерной плотностью посадки и одинаковой междурядной шириной.

Рассмотрим более внимательно подробную схему картофелесажалки для трактора с функцией одновременного внесения в борозды минудобрений и засыпкой посаженого картофеля:

I, II – рабочее и положение загрузки; 1 – устройство для высевания удобрений; 2 – черпающий аппарат; 3 – ковш-питатель; 4 – задвижка; 5 – главный отсек; 6 – гидравлический цилиндр отсека загрузки; 7 – отсек загрузки; 8 – разрыхрыватель следов тракторных гусениц; 9 – колесо ходовое; 10 – гидравлический цилиндр подъема; 11 – стабилизатор; 12 – элемент для засыпания борозд; 13 – створка встряхивателя; 14 – ворошитель; 15 – шнек; 16 – отвалы сошников; 17 – клубневый отражатель; 18 – сошник; 19 – провод для удобрений; 20 – копирующее устройство высадочной части; 21 – опорное колесо.

В основе конструкции сажалки каркас, на котором смонтирован главный отсек 5 с уклоном дна в сторону ковшей-питателей 3. Он оборудован створками 13 и ворошителями 14. На передней стенке отсека предусмотрены 3 окошка, которые закрываются задвижками 4.

Спереди от главного бункера смонтированы шесть черпающих аппаратов 2 со шнеками 15 и три аппарата для высевания удобрений. В задней части к бункеру на шарнирах закрепляют загрузочный бункер 7. Его дно из решетки позволяет примесям просеиваться во время загрузки (положение II). После заполнения отсек поднимают при помощи двух гидравлических цилиндров 6 (положение I), и клубни самотеком поступают в главный бункер 5.

Каркас картофелесажалки посажен на четыре колеса: спереди два опорных из металла 21 и две пневматических ходовых 9 сзади. Колеса имеют индивидуальную подвеску с гидравлическими цилиндрами 10. Передняя секция КС поднимается силой навесного оборудования трактора, а задняя – гидроцилиндрами 10 колес 9.

Черпалки 2 начинают вращаться от вала отбора мощности трактора через карданный вал, конический редуктор, соединительный валик, контрольный привод и цепные передачи. Устройства для высевания удобрений 1, шнеки 15, ворошители 14 и ролики толкатели встряхивающих створок 13 вращаются цепными передачами от вала черпающих аппаратов. Во время хода они движутся по часовой стрелке (при осмотре слева). Картофель из бункера благодаря створкам 13 и ворошителям подается в ковши-питатели 3, а оттуда при помощи шнеков 15 поступает к черпающему аппарату.

Когда ложечка подходит к сошнику, зажимной рычаг, налетая на направляющую шину, отводит зажим, и картофель попадает в сошник 18. В это же время удобрение через тукопровод 19 поступает в переднюю часть сошника, и в борозду. Отвалы 16 закрывают туки землей, поверх которой опускается картофель. Диски 12 засыпают борозду. Стабилизатор 11 удерживает сажалку в устойчивом положении на уклонных поверхностях.

Конструкция картофелесажалок довольно несложна, и не требует специализированного технического обслуживания или дополнительных действий при посадке. Достаточно соединить ее с мотоблоком или трактором, поместить картофельные клубни в отсек, и техника сделает трудоемкую работу за Вас.

Дополнительные советы и предупреждения

Вследствие того, что вес самодельной картофелесажалки получается довольно внушительный, необходимо установить на мотоблок дополнительное утяжеление, которое не позволит ему запрокидываться. Кроме того, есть определенные рекомендации, помогающие сделать процесс высадки картофеля более упрощенным.

На контейнер, в котором будет располагаться клубни на посадку, можно дополнительно положить пару мешков картофеля, чтобы не терять времени на засыпку новой. Осуществлять движение рекомендуется на невысокой скорости, примерно один километр в час.

Заделывающие диски можно регулировать, для чего их нужно прокрутить по оси вращения. Кроме того, можно отрегулировать межрядное расстояние и расположение клубней картофеля друг от друга.

Для этого нужно:

• Ослабить стремянки, с помощью которых стойки прижаты к опорам.
• Немного отрегулировать угол вхождения высадных элементов в почву.

Сборка самодельной картофелесажалки целесообразно в тех случаях, когда не хватает денежных средств на приобретение готового устройства в специализированных магазинах.

Если учесть, что средняя стоимость на картофелесажалку составляет порядка 13 тысяч рублей, то изготовление её в домашних условиях становится все более оправданным.

Мотоблок на уборке картофеля

В августе, во время сбора урожая, мотоблок также является отличным помощником. Для выкапывания клубней окучник не подходит, здесь требуется особое навесное оборудование — картофелекопалка. По внешнему виду приспособление напоминает обычный окучник, но вместо сплошной поверхности в нём наварена решётка из прутьев.

Картофелекопалка похожа по внешнему виду на окучник, но в ней большая часть поверхности заменена решёткой из прутьев

Заглубляясь в землю, копалка поднимает почву вместе с клубнями. При этом грунт просыпается сквозь прутья, а картофель остаётся на поверхности и затем собирается вручную. За одно прохождение копалка позволяет собрать около 90% урожая. Поэтому многие огородники делают ещё один проход, чтобы собрать картофель, который остался в земле.

Особое внимание при сборе урожая картофелекопалкой следует обратить на глубину её погружения. Приспособление должно опускаться в землю немного ниже уровня клубней

А чтобы уберечь картофель от повреждений колёсами мотоблока, выкапывать клубни следует через ряд.

САМОДЕЛКИН ДРУГ

Выбираем подходящую модель

В продаже имеются различные модификации мотоблоков, все они хорошо справляются со своими задачами. Однако при выборе модели необходимо учитывать совокупность факторов:

• площадь обрабатываемого участка и параметры почвы;
• мощность и вес агрегата;
• перечень выполняемых на мотоблоке работ;
• тип используемого топлива;
• комплектация и стоимость мотоблока.

Нужно помнить, что чем больше площадь обрабатываемого участка, тем мощнее должен быть двигатель мотоблока. Для дачного участка вполне подойдёт лёгкий агрегат мощностью 3 л. с.

Для дачного участка можно приобрести лёгкий мотоблок мощностью до 5 л. с

Если грунт плотный и тяжёлый, то лёгкий агрегат просто застрянет в нём. Придётся приложить немало усилий для того, чтобы сдвинуть его с места. Чем выше мощность мотоблока, тем он тяжелее.

В зависимости от мощности различают несколько разновидностей мотоблоков:

• сверхлёгкие: их вес небольшой — около 20 кг, а мощность — 3 л. с.;
• лёгкие — с весом до 40 кг и мощностью 3–5 л . с.;
• средние весят от 40 до 60 кг, их мощность — 5 л. с.;
• тяжелые весят более 60 кг, мощность их более 6 л. с.

Тяжёлые мотоблоки применяются, как правило, в крупных фермерских хозяйствах, где предполагается большое количество работ.

Тяжёлые мотоблоки используют на больших площадях, в крупных фермерских хозяйствах

В зависимости от типа применяемого топлива мотоблоки бывают:

• бензиновые,
• дизельные.

Последние считаются более экономными. Но как правило, агрегаты с дизельными двигателями имеют небольшую мощность.

Навесное оборудование приобретают вместе с мотоблоком или же в том случае, если нужно выполнить определённую работу. Мотоблоки с валом отбора мощности (ВОМ) можно дополнять:

• сеялками;
• картофелесажалками;
• картофелекопалками, которые являются одним из видов плуга;
• опрыскивателями;
• грунтозацепами;
• дисковыми или пальчиковыми боронами;
• культивационными фрезами;
• обычными или оборотными плугами;
• окучниками;
• плоскорезами;
• прицепами;
• адаптерами, превращающими мотоблок в мини-трактор;
• роторными щётками, позволяющими применять мотоблок для уборки снега.

Таким образом, диапазон моделей мотоблоков достаточно широк. Все зависит от ваших потребностей и возможностей.

Мотоблок — незаменимый помощник при посадке, окучивании и уборке картофеля. Этот агрегат позволяет выполнить множество разнообразных работ в кратчайшие сроки

Выбирая модель мотоблока для своего участка, важно обращать внимание не только на его цену, но и на мощность, тип применяемого топлива, возможность дополнительной комплектации. Различные навесные приспособления значительно расширяют область применения этого агрегата и действительно делают его незаменимым помощником в хозяйстве

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое. О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Как сконструировать картофелесажалку для мотоблока

Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.

Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.

Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.

После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.

Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.

Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.

К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.

Как собрать бункер

Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.

После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.

Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.

В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.

Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.

Колеса, держатели рыхлителей и сеятели

Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.

На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.

При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.

Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.

Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.

К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.

Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.

Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.

После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.

У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.

Правила эксплуатации

Для настройки работы картофелесажалки СН-4Б изначально выбирают рабочую скорость. Это делается по соответствующей таблице нормативов.

К примеру:

• при работе с тянущим трактором МТЗ-80 на второй передаче, обеспечивающей скорость от 6 до 7 км/ч, а также при установленной звездочке z=20 высаживается от 59 до 71 тыс. клубней на 1 га;
• при работе со звездочкой z=18 число клубней составляет от 42 до 47 тыс. шт.;
• при работе со звездочкой z=16 число клубней составляет от 35 до 41 тыс. шт.

ВОМ обеспечивает зависимость производительности привода от скорости вращения осей ведущих колес трактора. Поэтому расстояние между высеваемыми клубнями не зависит от скорости движения картофелесажалки. ВОМ делает 3,5 оборота на один погонный метр траектории движения агрегата. Тем не менее, нерасчетная, то есть, слишком высокая скорость движения техники повышает риск пропущенных участков для высадки клубней и их повреждений. Высокая скорость посадки вредна для семенного материала.

Сменную звездочку выбирают по факту пробных проходов. Для этого нужно, чтобы картофелесажалка прошла не менее 8-10 м. Если расстояние между гребнями рядов составляет 70 см, подсчитывают число высаженных клубней на длине в 7,14 м. По площади это составит 5 кв. м. Далее полученное количество умножают на 2000 – это будет число картофелин, которое требуется для высевания на гектаре. Если полученное значение не попадает в нормативный интервал, то звездочка на валу редуктора заменяют.

Самодельная картофелесажалка

Для изготовления вам будут необходимы: ёмкость, в которой будет находится картофель (можете приспособить старый бак от стиральной машины), звездочки, которые вращают колеса на механизм подачи, цепь, рама из металлического уголка, колеса, проволока, инструменты. Перед изготовлением ознакомьтесь с чертежами картофелесажалки в интернете.

Все элементы можно купить в магазине или же взять из старой техники. Если есть силы и желание, то можно изготовить и дозатор удобрений, ведь с ними урожай будет лучше расти.

Виды мотоблочных картофелесажалок

На сегодняшний день есть несколько видом картофелесажалок для малой сельскохозяйственной техники. Ниже мы рассмотрим их и приведем среднюю стоимость. Цена таких агрегатов непосредственно зависит от выбранной модели и региона. Итак, переходим к рассмотрению наиболее популярных моделей мотоблочных картофелесажалок.

КС-1А

Данная модель, производится в России, весит порядка 33 кг и оснащена бункером для посевного материала объемом 34 литра. Ширина колеи у КС-1А составляет 600 мм, а высадка картофеля осуществляется с расчетом – 5 клубней на 1 м.п. Агрегат может обработать 0.2-0.25 га/ч.

Картофелесажалка КС-1А значительно облегчает процесс посадки картофеля и существенно экономит время, которое можно посвятить другим делам. Корнеплоды помещаются в бункер, из которого специальные лотки поштучно и равномерно уложат их в борозду, культиваторные диски закроют картофель землей, создавая ровный аккуратный гребень. Это навесное оборудование отлично подходит для работы с такими мотоблоками, как «Фаворит», «Нева», «Ока», «Салют» и «Кадви». К тому же эта картофелесажалка может работать и с культиваторами.

Средняя цена КС-1А, в зависимости от региона, составляет 14 500-15 500 рублей. Купить эту картофелесажалку можно как у производителя, так и у дилеров, специализирующихся на продаже садовой и сельскохозяйственной техники.

КС–1

Этот агрегат предназначен для работы со средними и тяжелыми мотоблоками, типа «МТЗ». Данная модель весит порядка 25 кг и расстояние межу колесами составляет 70 см. Посадка клубней производится 5-6 шт. на 1 м.п. КС-1 за один час работы в состоянии обработать 0.2 га.

КСМ-1

Эта модель картофелесажалки к мотоблоку весит около 44 кг и оснащена емкостью в 41 л. Высадка клубней производится с расстоянием 3-4 клубня на 1 м.п. Колея между колесами составляет 600 мм, а производительность – 0,25 га/ч. Модель КСМ-1 совместима с мотоблоками «Каскад», «МБ», «Нева» и «М2». При наличии дополнительной сцепки в состоянии работать и с мотоблоками Mustang и Zirka.

Агрегат производится в России, а его средняя стоимость в зависимости от региона составляет 11 500-12 000 рублей. Приобрести эту модель можно как у производителя, так и в специализированных магазинах.

Картофелесажалка малогабаритная

Малогабаритный агрегат для посадки картофеля весит около 33 кг и снабжен баком с объемом 34 л. Ширина между колесами составляет порядка 600 мм, а количество высаженных картофелин на 1 м.п равно 5 шт. Картофелесажалка за один час может обработать – 0.2-0.25 га/ч.

Малогабаритная картофелесажалка к мотоблоку, российского производства, адаптирована к работе с такими моделями, как «Каскад», «Салют», «Ока», «Луч», «Нева», «Урал» и многими другими. Агрегат можно приобрести как напрямую у производителя, так и в магазинах сельхозтехники. Стоимость этой модели в зависимости от региона составляет 15 000-16 500 руб.

Картофелесажалка для мотоблока «Нева»

Картофелесажалка для мотоблока НЕВА

Этот агрегат специально проектировался для мотоблока «Нева», и обладает меньшими размерами и стоимостью, чем универсальные картофелесажалки. Также эта модель подходит к мотоблокам, со сцепкой, аналогичной той что установлена на «Неве».

Картофелесажалка к мотоблоку Нева весит 25 кг и ширина между ее колесами составляет 70 см. Производительность модели такая же, как и у больших аналогов – 0.2 га/ч.

Методики конструирования

Не стоит забывать и о человеке, который будет управлять сажалкой. Для него нужно сделать сиденье и место для ног. Для этого к раме приваривается дополнительная конструкция, на нее укладываются дощечки. Чтобы было мягче, можно их оббить толстой подкладкой и тканью. Под ноги можно сделать стремечки или педали.

Сажалка своими руками итак не легкая, а сидящий сверху человек и насыпанный в бункер картофель сделают ее еще тяжелее, поэтому, чтобы она не опрокинулась, возможно, придется приварить спереди противовес. Как правило, для удобной работы потребуется 2 человека — тот, кто ведет мотоблок, и тот, кто осуществляет посадку. Нужно успевать равномерно опускать клубни и семена в землю и прикапывать их. Для накрытия землей посаженных клубней в конструкции сеялки необходимо сделать прикапывающие диски, которые под специальным углом будут срезать землю и сыпать ее поверх клубней.

Картофелесажалка для мотоблока: популярные модели

Необязательно изготавливать картофелесажалку для мотоблока своими руками. Можно приобрести уже готовую. Предлагаем познакомиться с техническими характеристиками наиболее популярных моделей, чтобы вам было проще выбрать подходящий вариант для своего огорода.

Всегда можно выбрать подходящий вариант

Картофелесажалки КС-1А и КС-1: технические характеристики

Картофелесажалка КС-1А весит 33 кг и имеет бункер на 34 л. Расстояние между колесами – 0,6 м. Позволяет высаживать до 5 клубней на 1 погонный метр. Специальные диски позволяют зарыть картофель и сформировать ровный гребень из грунта. Модель может работать с мотоблоками «Салют», «Нева», «Ока», «Фаворит», «Кадви» и рядом других. Позволяет за час засадить картофелем 0,2 – 0,25 га.

КС-1А – однорядная модель для небольшого участка

Модель КС-1 предназначена для работы с тяжелыми и среднетяжелыми мотоблоками. Устройство весит 25 кг. Позволяет сформировать ряды шириной 0,6 – 0,7 м с производительностью 0,2 га/час. На каждый погонный метр высаживается 5 – 6 картофелин.

КС-1 имеет достаточную производительность для небольшого участка

Картофелесажалка КС-1А

Предлагаем посмотреть видео, на котором показан процесс посадки картофеля мотоблоком с данной картофелесажалкой:

КСМ 1А: надежное конструктивное исполнение

Картофелесажалка КСМ 1А

Картофелесажалка для мотоблока «Нева»

Для линейки «Нева» разработана специализированная картофелесажалка, предназначенная для подсоединения к мотоблоку с помощью соответствующей сцепки. В отличие от универсальных моделей, такое приспособление имеет небольшие габариты и вес – 25 кг. С его помощью можно сформировать ряды 0,6 – 0,7 м с производительностью 0,2 га/ч. Цена картофелесажалки для мотоблока «Нева» выше, чем у универсальных аналогов.

Небольшой вес и компактные размеры

Картофелесажалка для мотоблока «Нева»
