Подъемные ворота в гараж своими руками

Если сделать подъемные ворота в гараж своими руками, можно сэкономить не только время, но и деньги. Ведь процесс изготовления и монтажа простой, главное, следовать инструкции. Единственным минусом является наличие зазоров между полотном и проемом. Поэтому, если гараж нужен теплый, то небольшие щели будут неуместны, и такой метод использовать не рекомендуется.

Также необходимо учесть, что в таком виде гаражных ворот обязательно должна быть калитка, чтобы не приходилось постоянно открывать и закрывать полотна.

Для изготовления такой конструкции подходит алюминиевый профиль, а для каркаса под калитку – деревянный брусок. На внешнюю сторону каркаса крепится профлист или любой другой легкий отделочный материал. Для этого потребуются саморезы.

Размер полотен должен быть больше проема на 10 см. Таким образом, получится смонтировать их без зазоров. На нижнюю часть конструкции крепятся колесики, а по бокам – вертикальные направляющие, которые обеспечат беспрепятственное движение полотна по стенке гаража.

При закрытии полотен нижняя кромка должна располагаться в специальном углублении. Таким образом, в помещение не будет проникать холодный воздух, а конструкция будет плотно стоять. Чтобы ворота можно было закрыть, внутри устанавливается замок.

Следует учесть их преимущества данного вида конструкции:

1. Для таких конструкций не требуется наличие дополнительного свободного пространства, ведь полотна открываются вверх, на потолок.
2. Цельная конструкция обеспечивает безопасность.
3. Декорировать полотна можно любыми материалами.
4. Полотна можно утеплять любыми материалами.
5. Можно установить устройство для автоматического открытия.
6. Подходит для монтажа в одинарных или двойных гаражах.

Имеются и недостатки, на которые стоит обратить внимание:

• Устанавливать такие ворота можно только в прямоугольные проемы, иначе они не смогут открываться.
• Если полотно повреждено, то снимать придется всю конструкцию.
• При открытии полотен уменьшается высота проема, поэтому габаритные автомобили заехать в гараж не смогут.
• Утеплитель необходимо выбирать исходя из вида ворот, так как слишком большой вес может привести к поломке конструкции.

Для работы обязательно потребуется сварочный аппарат. Чтобы им пользоваться, нужно иметь хоть какой-то опыт и навыки, иначе это может быть опасно.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

• Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
• Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
• Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

• Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
• Для закрепления подъемного механизма предварительно монтируют створки.
• Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
• Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
• Устанавливаются накладки на торцах изделия.
• Штукатурят стыки.
• Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

При установке изделия необходимо:

• измерить и изготовить раму;
• измерить диагональ всего проема;
• элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
• сварить аппаратом перемычки и все рамы;
• поставить перемычки;

• зачистить швы от сварки;
• с одной стороны наварить металлический лист;
• пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
• отрегулировать пружины и подъемники;
• установить фурнитуру;
• прикрепить ручки снизу с обеих сторон;
• с внутренней стороны изделия разместить щеколды;
• ворота готовы.

Плюсы и минусы самостоятельного изготовления

Секционные ворота — одна из самых сложных конструкций для самостоятельного изготовления. Их производство человеком, не имеющим соответственного опыта, практически невозможно. Такие ворота менее надёжные, чем конструкции, сделанные из деталей заводского производства, к тому же их срок службы невозможно предположить. Самостоятельно изготовленные механизмы не являются безопасными как для пользователей, так и для стоящего автомобиля. В любой момент возможен срыв конструкции или её отдельных элементов.

Самый доступный и разумный вариант — это сборка секционных ворот своими руками по чертежам заводским. Для удешевления конструкции можно покупать бюджетные варианты деталей.

Такой вариант самый выгодный, так как:

• помогает экономить бюджет;
• имеет высокую надёжность;
• к деталям прилагаются все инструкции по сборке.

Перед тем как приступать к работе, необходимо разобраться в процессе сборки и понять все возможные нюансы. В результате конструкция получится надёжной и безопасной.

Это интересно: деревянные ворота для гаража.

Качественно смонтированные ворота прослужат своему хозяину 8-10 лет, а иногда и дольше. Чтобы продлить срок службы конструкции, нужно правильно её обслуживать, своевременно проводить профилактику поломок и подкрутку пружин.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна

Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

• подъемно-поворотные или щитовые:
• секционные;
• роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

• механизмы, установленные на полотно ворот;
• закрепленные на направляющих;
• монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

Чем они интересны?

Устройство подъемных ворот для гаража выделяется среди своих собратьев некоторыми преимуществами. Во-первых, они изготавливаются из цельного полотна, которое можно сделать весьма стойким к попыткам взлома. Во-вторых, подъемно-поворотные ворота в открытом виде не занимают столько места в пространстве перед гаражом, сколько занимают распашные.

В-третьих, при достаточном опыте и умении работы с датчиками и электроприводами их можно сделать автоматическими, открывающимися при нажатии на пульт.

Дополнительным, но, тем не менее, немаловажным преимуществом сделанных своими руками подъемных ворот гаража являются большие возможности по выбору декора – ворота можно обшить вагонкой, пластиковыми панелями, сталью и многим другим.

Подъемные ворота на гараж — размеры:

Но помимо достоинств нужно вспомнить о недостатках. Главный минус подъемно-поворотных ворот в том, что в открытом положении они устанавливаются горизонтально под потолком, отнимая около 20 см от высоты проема, что в некоторых ситуациях может причинить неудобства (допустим, когда вы пытаетесь въехать в гараж на высоком внедорожнике).

Существенным недостатком цельного полотна является то, что при его повреждении придется менять не отдельный элемент, а всю конструкцию сразу. К тому же, оно может быть достаточно тяжелым, что предполагает большие нагрузки на раму и подъемную систему.

Поднимающиеся ворота для гаража имеют еще один минус: их можно применять лишь в прямоугольных проемах. Но тут следует вспомнить, что гаражи с проемами арочной или иной формы – чрезвычайная редкость.

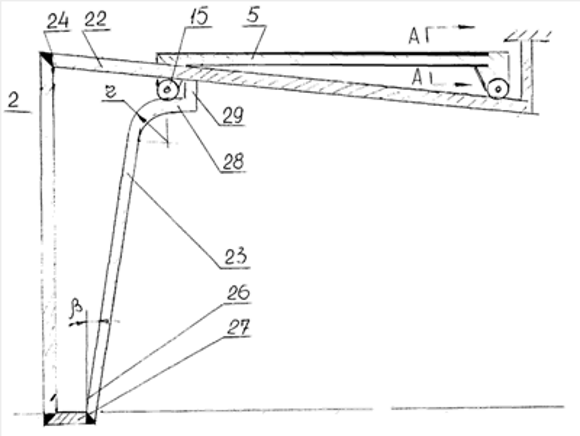

Подъёмно-поворотные ворота в гараж своими руками — чертежи:

Закупаем все необходимое

Теперь настала пора взять ручку, несколько листов бумаги и составить список всего того, что необходимо для изготовления подъемных ворот на гараж своими руками. Все это можно приобрести в ближайшем строительном универмаге, потому с поиском материалов и инструментов больших проблем возникнуть не должно.

Итак, для самодельных подъемных ворот в гараж нам нужно:

1. Деревянный брус сечением 100х100 и 120х80 мм. Их можно заменить стальным профилем сравнительной прочности.
2. Уголки 40х40 и толщиной 4 мм.
3. Швеллер 40х80 мм.
4. Материал для полотна: доски толщиной 25 мм, профнастил либо пластиковые панели.
5. Стальной прут диаметром 8 мм.
6. Две пружины с внутренним диаметром 30 мм.
7. Анкерные болты и саморезы.

Что касается инструментов, то, прежде всего, нам необходимы рулетка, уголок и уровень для тщательного контроля того, чтобы размеры подъемных ворот для гаража были правильными.

Для работы с металлом нам понадобится углошлифовальная машина (она же более известная как болгарка) и сварочный аппарат. Кроме того, нам необходимо распиливать деревянный брус и проводить прочие работы с ним, а, значит, нам нужны электрический лобзик, дрель и шуруповерт. Ну и какой же ремонт без молотка, отверток и гаечных ключей?

Рулонные ворота

Работают по принципу всем известных роллет – удобно, красиво, функционально. На сегодняшний день роллетные подъемные ворота для гаража весьма популярны и на строительном рынке представлены многими известными производителями. Их стоимость очень разнится, в зависимости от вида профиля, размеров, наличия утеплителя, даже оттенка роллет.

Состав рулонных подъемных ворот

1. Алюминиевая створка ворот. Она состоит из набора роллетных профилей – их конфигурация может быть различной и всегда устанавливается по выбору покупателя. Если ворота выходят на дорогу или находятся на границе участка, то следует предпочесть экструдированный профиль, жесткость которого выше всего.Такая створка будет отличной защитой не только от атмосферных явлений, но и от непрошенных гостей или механических повреждений.

Если есть необходимость в теплых воротах, а это важно, если гараж отапливаемый, то створка выполняется из пенозаполненного профиля. Кроме того, у роллетных ворот есть особенность: они прекрасно выполняют воздухообмен без потерь тепла, для этого в полотно встраиваются специальные вентиляционные блоки

2. Система направляющих. Эта конструкция может быть разной, в зависимости от каждого конкретного строения: усиленная, стандартная, двойная или угловая.

3. Защитный короб. Разновидностей коробов очень много, они могут быть экструдированные, роллформинговые, окрашенные в различные оттенки и с нанесением определенных текстур. Все виды защитных коробов снабжены боковыми крышками.

4. Механизм управления. Если гаражный проем небольшой, и, соответственно, створка ворот маленькая, то возможна система ручного подъема и опускания ворот. При наличии большой створки, рациональнее использовать автоматику.

Способы установки

Подъемные рулонные ворота для гаража весьма популярны среди покупателей благодаря своей универсальности. Установить их проще любых других моделей. Мало того: такие ворота подойдут практически под любой гаражный проем и нет необходимости переделывать въезд или заказывать индивидуальный размер ворот!

Способов установки есть несколько:

1) Накладные ворота. В этом случае, защитный короб располагается над дверным проемом, а направляющие с двух сторон. Это классический метод, для него не нужны никакие подготовительные работы, поэтому, при наличие необходимого пространства для установки, этот способ наиболее популярен.

2) Встроенные ворота. Защитный короб располагается внутри проема снаружи или внутри помещения.

3) Безкоробные ворота. Устанавливаются без защитного короба. Конечно, такая модель будет актуальна только в закрытом помещении, когда ворота не выходят на улицу, а, допустим, гараж находится под крытым навесом.

Следует также отметить, что рулонные подъемные ворота для гаража – это не только надежно и практично, но и красиво и элегантно внешне. Сами ворота и защитный короб могут иметь различные цветовые решения и фактуры. Как правило, роллеты представлены в 14 базовых оттенках, а в зависимости от изготовителя, палитра может быть значительно расширена.

Некоторые производители предлагают дизайн профилей «под дерево» и другие текстуры. Ворота можно подобрать под любой стиль здания. Оцинкованные части ворот также могут быть как в металле, так и с цветным покрытием.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

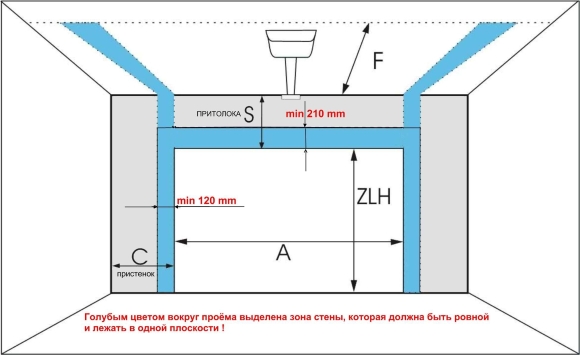

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
  • площадь ворот до 8 м2,  добавляют 400 мм.
  • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
  • низкий подъем (глубина вхождения) — прибавить надо 550 мм;

  • высокий подъем — прибавить надо 65 мм и 850 мм.

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Советы по выбору ворот в гараж: как не ошибиться при покупке

Среди множества видов и конструкций можно легко ошибиться в выборе подходящего варианта. Чтобы этого не случилось необходимо учесть следующие моменты:

Во время приобретения нужно удостовериться в качестве полимерного материала, которым покрыты ворота. Важную роль играют методы, с помощью которых произведена оцинковка деталей, так как это напрямую связано с долговечностью. Правильным способом оцинковки будет являться порошковое напыление.
При подборе панелей необходимо выбирать их с качественным полиуретановым наполнителем

В противном случае через несколько лет он начнёт расслаиваться, что приведёт к потере теплоизоляционных свойств полотна.
Следует уделить особое внимание стыкам, так как в этих местах должны быть детали и элементы только из качественного и износостойкого полимера.
Нелишним будет узнать о дополнительных укрепительных элементах.
При покупке нужно учесть то, что торсионные пружины оборудованы блокировочными механизмами. Это обеспечит вашу безопасность во время поломки ворот: механизмы не дадут упасть створке, а заблокируют её.
Если конструкция ворот будет устанавливаться в том месте, где преобладает влажный климат, то необходимо подобрать материал, защищённый антикоррозийным слоем.
Также стоит уточнить у продавцов сроки обслуживания и возможность оборудования конструкции дополнительными системами защиты от проникновений и взломов.
Если гараж не имеет дополнительной боковой двери, нужно подбирать вариант ворот с калиткой.
Если приобретаются ворота с электроприводом, то необходимо обратить внимание на наличие тяговых ремней

Разные фирмы могут использовать для этого цепи или тросы. Ситуация с ремнём более удобна, так как в этом случае нет необходимости его смазывать.
При выборе электропривода необходимо убедиться, что он оснащён автоматической блокировкой. Это пригодится в случае попадания под створку инородного предмета.
Чтобы снижать нагрузку во время опускания створки, электропривод должен оснащаться устройством, замедляющим скорость движения.

Наиболее популярные производители гаражных конструкций

Чтобы быть уверенным в качестве приобретённых ворот, нужно отдать предпочтение положительно зарекомендовавшим себя фирмам. Основными компаниями являются:

1. «Хёрман» (Германия). Эта компания поставляет гаражное оборудование, соответствующее международным сертификатам с гарантийным сроком 10 лет.
2. «Дорхан» (Россия). Компания специализируется на изготовлении комплектующих деталей и элементов для всех видов гаражных ворот.
3. «Алютех» (Беларусь). Ведущий производитель профильных систем из алюминия и секционных, распашных, откатных, роллетных ворот и автоматики.

Удобство при использовании гаражных ворот обеспечивается за счёт систем автоматического привода. Оборудование этими устройствами увеличивает стоимость гаражных ворот, но делает более комфортным их использование. Выбирая эти системы, нужно ориентироваться на ведущих производителей:

1. Nice, Faac, Came (Италия) или китайский AN-Motors.
2. Novoferm (Германия).
3. Bremet (Италия).
4. Normstahl (Германия, Швейцария).
5. Meswaс (Финляндия).
6. Clopay (США).
7. RYTERNA (Латвия).

Из российских изготовителей стоит выделить:

1. «Технопроф».
2. «Эрин».
3. Rolclassic.

Как выбрать гаражные ворота: рекомендации специалистов (видео)

Правильно подобранная конструкция и материалы изготовления гаражных ворот обеспечат надёжное использование на протяжении длительного времени.

Виды подъемных ворот

Подъемные конструкции нескольких видов, каждый из которых имеет свои особенности, преимущества и недостатки.

Подъемно-секционные

Данный тип ворот состоит из нескольких полотен по 40-60 см, для соединения которых используются шарнирные петли. При открытии полотно затягивается на потолок гаража, складываются там и удерживаются при помощи специальных направляющих.

В движение конструкцию приводит торсионная система и барабанные пружины. Технология изготовления полотен схожа с технологией производства сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной меди, покрытой полимером, внутри – слой теплоизоляции. Чтобы уменьшить промерзание и предотвратить попадание холодного воздуха в помещение используется пробковый утеплитель. Он устанавливается между составными панелями.

Преимущества конструкции:

• высокая теплоизоляция;
• установить конструкцию можно в проем любого размера;
• чтобы отремонтировать часть полотна, можно заменить только часть поврежденной панели;
• привлекательный внешний вид.

Недостатками ограждения являются некоторые сложности в процессе установки ворот и их комплектующих. Если пользоваться ими каждый день, то оборудование может быстро выйти из строя.

Среди недостатков: сложности при установке ворот, а также комплектующих. При ежедневном использовании ворот, составные элементы быстро приходят в негодность.

Подъемно-поворотные

Основой конструкции является цельное полотно, функционирующее за счет подъемного механизма. При открывании конструкция двигается вперед, а затем поднимается на 90 градусов. Принцип работы заключается рычажно-шарнирном механизме и противовесной системе. Конструкция состоит из опорной коробки, подъемной створки и открывающегося механизма. Подъемно-поворотные ворота легко соорудить своими руками.

Преимущества:

1. устойчивость к взлому;
2. прочность створок;
3. бесшумный и простой метод закрывания;
4. простота монтажа.

Среди минусов: большой вес конструкции, также наличие свободного пространства при открытии и закрытии ворот.

Подъемно-вертикальные

Данный вид практически не используется, так как для их установки требуются слишком высокие потолки. В основном их применяют для производственных помещений, где высота потолков не менее 5 м.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота, зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

https://www.youtube.com/watch?v=YKqhBHT389I?ecver=1
