Замена электропроводки в панельном доме: правила и способы

Содержание:

Выбираем инструмент для штробления стен
Монтаж электропроводки в бетонной стяжке
- - Что бы еще почитать?
- Популярные статьи
Порядок работ и правила расположения штроб
- Правила прокладки штроб
- Особенности железобетонных стен
Основной процесс
Варианты открытой проводки
Этапность проведения работ
Сколько стоит сделать скрытую электропроводку в квартире или в доме?
- Правила монтажа скрытой эл. проводки.
5 нюансов штробления, которые должен знать каждый
Проводка без штробления — замена

Выбираем инструмент для штробления стен

Самым старым подходом является тот, где задействуются молоток и зубило

Этот вариант, однако, имеет одно важное преимущество, которое заключается в отсутствии затрат. Штробить стену вы можете без электроинструмента, ведь такие приспособления найдутся в каждом доме

Но в итоге вы расплатитесь потерей сил, а также образованием большого количества мусора.

Штробление бетонных стен под проводку можно осуществить зубилом и дрелью. Такой подход хоть и является более эффективным, но его нельзя назвать максимально удобным. Через каждый метр вам придется просверливать отверстия, а затем соединять их в единую линию с помощью зубила. Первоначально нужно будет осуществить разметку, по которой вы будете действовать. Временные и силовые затраты здесь будут гораздо меньше, но потратить на работу придется очень много времени, а пыли будет гораздо больше, чем если бы вы использовали, например, болгарку.

Что подойдет из арсенала домашнего мастера

Еще совсем недавно углошлифовальная машина была редкостью у мастера-любителя. Сегодня болгарку можно встретить почти в каждом доме. Если у вас она есть в наличии, то отлично подойдет для штробления стен. Дополнить оборудование нужно будет алмазным диском, это и будут все затраты, кроме, конечно же, временных и силовых. Процесс пойдет быстрее, а контуры канавки окажутся ровными.

Диск, предназначенный для проделывания штроб, хоть и позволит вам работать эффективно, но с его помощью проделать канавку можно будет лишь за два подхода. Это удлиняет процесс разметки. Еще одним минусом является то, что в углу с помощью болгарки работать вы не сможете, а весь процесс будет сопровождаться высоким уровнем шума, а значит, работать придется быстро, исключив выходные дни. Именно эти минусы довольно часто заставляют мастеров отказаться от использования этого электроинструмента. Он применяется для штробления крайне редко.

Для того чтобы проложить один маленький проводок в новую стену, можно использовать перфоратор. Придется приобрести или использовать имеющуюся подходящую насадку. Инструмент нужно будет задействовать в ударном режиме. Им нужно пройтись по намеченным линиям. Минусом этого подхода является кривая штроба, но в домашних условиях перфоратор используется довольно часто.

При ремонте помещений домашние мастера довольно часто используют еще и штроборез. Этот вариант является наиболее эффективным и позволяет ровно прорезать стену без образования пыли. Шума будет образовываться не так много, а к инструменту можно дополнительно подсоединить пылесос, что значит, в комнате не будет так пыльно после завершения процесса. Вообще, этот инструмент для прокладки проводки является наиболее эффективным и безопасным.

Простой электроинструмент в помощь ручному труду

Если вы хотите добиться хорошего результата, сэкономив время, лучше воспользоваться электрической дрелью. Но если работать с бетонной поверхностью, этот инструмент будет проявлять себя горением сверл, поэтому нужно ознакомиться перед началом процесса с некоторыми нюансами.

Во-первых, на поверхности нужно сделать разметку, а дальше задействовать инструмент со сверлом на 8 мм. По линии проделывается несколько отверстий определенной глубины, между ними должен быть соблюден шаг до 1 см. Сверло должно быть расположено перпендикулярно к поверхности, в противном случае оно может согнуться и сломаться. Если канавка должна получиться достаточно внушительной по ширине, отверстия следует располагать в шахматном порядке. При необходимости осуществления тех же работ в кирпичной кладке нужно задействовать инструмент на малые обороты. Периодически следует останавливаться, чтобы сверло охладилось в воде

Важно исключить проникновение жидкости внутрь конструкции. С помощью молотка и зубила на следующем этапе нужно выбить промежутки

Профессиональное оборудование для быстрого монтажа

Первое, что приходит на ум, — это штроборез. Именно он позволяет проделать поставленную задачу с минимумом усилий и времени. При желании на инструмент можно насадить сразу два диска, благодаря этому штроба получится идеально ровной, а второго подхода не понадобятся.

Круги закрываются кожухом, где есть отвод для пылесоса. Хорошо, если конструкция предусматривает возможность изменять расстояние между дисками и обеспечивать необходимую глубину будущей канавки. У этого способа есть один главный минус, который заключается в стоимости оборудования. Если у вас его нет, то приобретать для проведения единственного ремонта будет нецелесообразно. Альтернативным решением станет взять устройство в аренду.

Монтаж электропроводки в бетонной стяжке

Правила подготовки к случке свиней, способы спаривания, возможные ошибки

Шаг первый: разметка электрических точек (необходимо учесть толщину будущей стяжки, чтобы розетки оказались на нужном расстоянии от пола)

Шаг второй: измеряется длина отрезков труб и в них протягивается кабель

Шаг третий: после того как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами

Шаг четвертый: заливается цементный раствор и стяжка выравнивается

Шаг пятый: труба в штробах и коробки замазываются штукатуркой

Шаг шестой: устанавливаются розетки

В перегородки или за гипсокартонные конструкции провода прячутся довольно часто. Самой распространенной ошибкой бывает их монтаж без защитных оболочек. В металлических профилях просто пробиваются отверстия.

Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: проводка протянута без защитных пластиковых труб

Перед тем как нашить гипсокартон, провода проволакиваются сквозь них. Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции. Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусенцах профилей и острых краях подвесов.

Правильный вариант прокладки кабеля через гипсокартонную перегородку: проводники заключены в гофрированную трубу

Есть простейшее решение такого вопроса — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля. При прокладке проводов освещения часто используются пустоты в потолочных плитах. Они находятся там с момента изготовления перекрытия.

Укладка кабеля в гипсокартонной перегородке

Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены. В потолке пробиваются два отверстия: одно — у стены, второе — в месте, где будет располагаться светильник. При помощи зонда из жесткой проволоки провод протаскивается через канал в плите.

Прокладка труб через утеплитель в гипсокартонных перегородках: на рисунке слева — минеральная вата, она легко сжимается и не требует дополнительных работ; справа — пенопласт, в котором прорезаются каналы для размещения труб с кабелем, перед тем как уложить его на место

Что бы еще почитать?

Метки: Монтаж проводки, Монтаж скрытой проводки, Скрытая прокладка кабеля, Штробление стен, электропроводка

Порядок работ и правила расположения штроб

Замена тэна стиральная машинка индезит

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).Так выглядит уже готовые штробы с проводкой. Примерно такой же план надо нарисовать на всех стенах
Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
- Отмечаем места расположения розеток/выключателей, светильников.
- От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
- В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.
Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.Этот план нарисован в одной из программ
Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.Правила прокладки проводки — штробы только вертикально и горизонтально
Планировать надо так, чтобы не было пересечения канавок.
При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
От любого другого угла, дверного и оконного проема отступают не менее 10 см.
От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Основной процесс

Недорогая замена конфорок

После проведения подготовительных работ нужно проверить, что кабель не выступает над поверхностью, то есть утоплен по всей длине. В местах, где он недостаточно утоплен, придется с помощью болгарки или же перфоратора сделать канавку глубже. Проверку лучше всего проводить шпателем проводя по стене.

Заделка штроб под электропроводку выполняется по следующей технологии:

Развести алебастр или строительный гипс, как указано на упаковке. Помните, что данная смесь для фиксации очень быстро застывает, поэтому разводить лучше небольшими порциями и быстро небольшим шпателем наносить точечную фиксацию. Крепёж таким способом нужно проводить на стенах и на полу, на расстоянии около 1 метра, а на потоке рекомендуется наносить каждые 50, а то и 30 см. Чем лучше алебастром будет зафиксирована кабельная продукция в стене, тем проще проводить дальнейшие работы по заделке штроб.
После того как гипс схватился и уже надёжно удерживает провода, замешивается основная штукатурка. У каждого её типа есть свои пределы толщины слоя. Заделывая канавки Ротбандом эта толщина должна быть не больше 50 мм. Если необходимо нанести слой толще, то делать это нужно в несколько этапов.
Густая штукатурная смесь наносится сразу меленьким шпателем перпендикулярно кабелю и штробе, в которой он вложен, а потом разравнивается широким до тех пор, пока уровень всей поверхности не станет совпадать с заделанной канавкой. Все излишки ненужные убираются.
Если стена будет после этого краситься, то используется один из материалов: армирующая лента, серпянка, строительный бинт, полоски стекловолокна. Она накладывает когда ещё нет абсолютно ровной поверхности, так как поверх неё будет нанесён ещё слой штукатурки.
После того как заделанная и выровненная поверхность, где была канавка с кабелем, полностью высохла, повторяется процесс грунтовки. Иногда может случиться, что штукатурка даст небольшую усадку, ничего страшного — это нормально, необходимо нанести дополнительный слой шпаклёвки. Если появились наоборот выпуклые места, нужно затереть такие места крупной наждачной бумагой или специальной тёркой.
Последний этап — это финишные шпаклевочные работы, для выравнивания стен. Если после заделки будет нанесена керамическая плитка, то данные чистовые работы необязательны.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как заделать штробы в стене с электропроводкой:

Теперь вы знаете, как выполняется заделка штробы своими руками. Надеемся, предоставленные советы были для вас полезными и помогли самостоятельно выполнить все работы!

Будет полезно прочитать:

Как штробить стены под проводку
Как сделать штроборез своими руками
Как разметить стены под электропроводку

Варианты открытой проводки

Самый главный плюс открытого способа сразу и не назвать. В самом деле, что важнее: ценовая доступность, технологическая простота или перспективная пожаробезопасность? А ведь все эти положительные качества в полной мере присущи любому из вариантов открытой проводки. Кстати, стоит их назвать:

кабель-каналы;
гофрорукава;
плинтуса / багеты.

Все эти приемы «камуфляжа» служат трем основным целям:

соблюдая требования эстетики (т.е. гармонично), скрыть кабели проводки, сделав их частью интерьера;
повысить пожарную безопасность электрической проводки посредством обеспечения доступа к любой ее части для возможного контроля или замены;
обеспечить экранирование от электромагнитного излучения, создаваемого переменным током. Сразу нужно отметить, что справляются с этой задачей далеко не все материалы и, как правило, эффективные – намного дороже.

Наружные «средства камуфляжа» проводов, действительно, генерируют на порядок меньше мусора и пыли, чем штробление. Однако неудобства все-таки будут. Начать, хотя бы с неизбежного перемещения мебели от стен. Кроме того, крепление всех перечисленных выше приспособлений к стенам, скорей всего, будет осуществляться с помощью перфоратора и шуруповерта (дюбелями и шурупами). Так что пошуметь и напылить придется.

Этапность проведения работ

После составления дизайн-проекта логично приступить к разметке стен и выделению тех мест, где планируется установить выходы кабелей из прикрывающих их элементов. Речи, прежде всего, идет о выключателях и розетках.

Далее следует закрепить на стенах основу (для коробов), кронштейны (для гофрорукавов) или фиксированные крепления (для плинтусов). Это единственный этап, где придется пользоваться дрелью и шуруповертом. Хочется пожелать, чтобы он был исполнен за как можно более короткий промежуток времени.

Следом производим укладку проводки внутрь элементов. После укладки приводим элементы в финальное состояние и осматриваем. Проводка должны находиться в каналах свободно. Производим осмотр готовой работы: не должно наблюдаться изломов и сверхплотной (впритирку) укладки проводов.

Приступаем к испытаниям: замеряем сопротивление изоляции. Когда результаты зафиксированы пробуем подать рабочее напряжение. Внимательно прослушиваем проводку — не должно быть посторонних шумов: периодического треска, звуковых вибраций. Кроме того, не должно быть никаких опасных запахов, типа, горелой пластмассы. Отключив питание, проверяем изоляцию между жилами кабеля. Электрическое сопротивление должно быть не ниже 0,5 мОм. В случае, если это значение меньше, то необходимо исправлять дефект. Результат может быть следствием:

поврежденной изоляции в силу соприкосновения кабеля с разного рода препятствиями;
имеет место залом;
особое внимание уделить наличию по трассе прохождения электрического провода метизов. Порой, саморез или гвоздь являются причиной повреждения изоляции;
некорректное подключение жил провода в щитке.. Если после замера сопротивления изоляции все работает и пробная лампочка горит, то переходим к заключительному этапу

Если после замера сопротивления изоляции все работает и пробная лампочка горит, то переходим к заключительному этапу.

Открываем короба и/или плинтуса и осуществляем подключение проводов к розеткам и выключателям. После этого снова закрываем крышки. Проводка готова к использованию.

Сколько стоит сделать скрытую электропроводку в квартире или в доме?

Площадь пола в кв. метрах.	Цена за электрику под ключ в рублях.
Пол помещения 34 кв. м.	29000
50	40000
70	50000
100 кв. м.	69000
140	90000
200	130000
250 кв. м.	150000

Важно знать правила монтажа и особенности крепления проводов, кабелей. Если не изучить материал, то не удастся придать красивый облик жилью и выполнить задачу качественно

Именно скрытая эл. проводка под штукатуркой рекомендуется в жилых домах, офисах и магазинах любого типа. Исключением являются только склады, сырые и не отапливаемые помещения, деревянные дома. Что касается проводов, то чаще всего используются типы АПВ или АППВС. Они укладываются внутрь конструкций: в бетонные или кирпичные стены, гипсовые перегородки, пустоты перекрытий и под штукатуркой.

Правила монтажа скрытой эл. проводки.

Существуют определенные правила, которым обязательно следовать при прокладке скрытой электропроводки. Работы должны выполняться с соблюдением всех норм безопасности

Обязательно брать во внимание расположение архитектурно-строительных линий, параллельно которым нужно прокладывать систему

В случае размещения проводки между плитами перекрытия, расположенными горизонтально, или же между другими проводами, важно соблюдать минимальный отступ – 150 мм. В конструкциях, толщина которых более 80 мм, провода нужно укладывать по кратчайшим трассам

В конструкциях, толщина которых более 80 мм, провода нужно укладывать по кратчайшим трассам.

В крупноблочных или кирпичных зданиях с перегородками из плит есть особые требования к монтажу скрытой эл. проводки под штукатуркой:

Использовать плоские провода;
Монтировать проводку под слоем штукатурки, если нет возможности углубиться в стену;
В случае, если стены сооружены из бетонных блоков, нужно прокладывать провода в швах;
В перекрытиях из многопустотных плит проводку прячут в пустоты.

Самый простой способ монтажа проводки – прокладка в сборных конструкциях, где не требуется разметка трасс и мест установки приборов.

Обязательное правило – проверка пригодности каналов перед началом работы и затягиванием проводов. Ни в коем случае нельзя монтировать провода, диаметр калибра которых меньше 0,9 диаметра канала. Сама процедура выполняется в классической последовательности. Прежде всего, нужно осмотреть поверхность на наличие отеков, острых граней. Проверить состояние ниш других панелей и разметку трассы, определить место расположения коробок под розетки и включатели. Плоские провода прокладывают на расстоянии 10-15 см от потолка, а от карниза или балки – 5-10 см. Если канал не очень длинный и не требуется использования большого количества проводов, можно упростить задачу: просто затянуть все вручную. Если же, наоборот, проводов много, допускается использование проволоки из стали (монтаж упрощается).

Современные технологии предусматривают использование специальных труб или кабель — каналов, выполненных из огнеупорных материалов. Применение такой технологии позволяет в случае необходимости заменить проводку, а также обезопаситься от пожара в случае короткого замыкания. Но такой способ требует больше затрат и времени. Если же провода уложены просто в стену, то они закрепляются сырой штукатуркой. Если требуется пробурить стены, то лучше пользоваться перфоратором со специальными насадками, поочередно меняя их. Отделочные работы можно проводить только после полного высыхания основы.

5 нюансов штробления, которые должен знать каждый

Единственное, чем примечательна спешка — она позволяет получить каждому печальный опыт совершения детских ошибок и шанс на исправление в будущем. Однако умные предпочитают учиться на ошибках других, верно? Поэтому перед тем, как штробить стены под проводку, нужно сперва тщательно обдумать, как будут располагаться кабели. К примеру, извечный вопрос о том, как спрятать провода от телевизора? Обдумать — и изложить плоды своих размышлений на бумаге. Или в виде файла на компьютере — уж кому как удобно. Разводка кабелей предусматривает точное размещение всех розеток и выключателей, а также осветительных приборов. Обязательно учтите это в своем чертеже. Также в оформлении чертежа будущей проводки вам помогут следующие советы, которые базируются не на теоретических измышлениях, а на четко прописанных ГОСТом предписаниях.

штробить стены под проводку следует исключительно горизонтально или вертикально базовой конструкции здания;
запрещается штробить несущие стены, однако в ряде регионов нормативные акты, регулирующие эти правила, могут по-разному оценивать те или иные действия в рамках общей перепланировки квартиры;
если вы планируете штробить стены горизонтально конструкции здания, то соблюдайте максимально допустимое расстояние от плит перекрытия — до 15 сантиметров;
при вертикальном штроблении есть необходимость соблюдения расстояния от дверных и оконных проемов — как минимум 10 сантиметров, от газовых труб — 40 сантиметров;
каждая выполненная штроба должна быть не глубже 2,5 сантиметров, а в длину борозда должна не превышать 3 метра, также есть требование и по ширине отверстия — не более 2,5 сантиметров.

Несоблюдение всех указанных требований влечет за собой не только санкции контролирующих органов, но также — что гораздо серьезнее — угрозу для несущих конструкций. Особенно это характерно для панельных многоквартирных домов, где практически все стены являются несущими. Рисковать собственной жизнью и ставить под вопрос жизнь своих близких ради более практичной и удобной проводки — это как-то глупо и безответственно, не находите?

Проводка без штробления — замена

Владельцы панельных домов часто теряются: как поменять электропроводку с минимумом грязного, трудоемкого этапа работы. Такие способы существуют. Проводка без штробления стен условно разделяется на два вида:

«Чистовой монтаж». Его применяют, когда дизайн помещения должен соответствовать высоким запросам. Для прокладки кабеля берут электротехнический плинтус (короб), закрепляют его на стенах, или ПВХ-канал, который прячут под отделкой (панелями, гипсокартоном).
«Черновой монтаж». Он предполагает обустройство электролиний в металлическом или пластиковом рукаве, трубах по поверхности стен. В многоквартирном доме такой вариант не популярен из-за его внешней непривлекательности. Хотя встречаются разные решения.

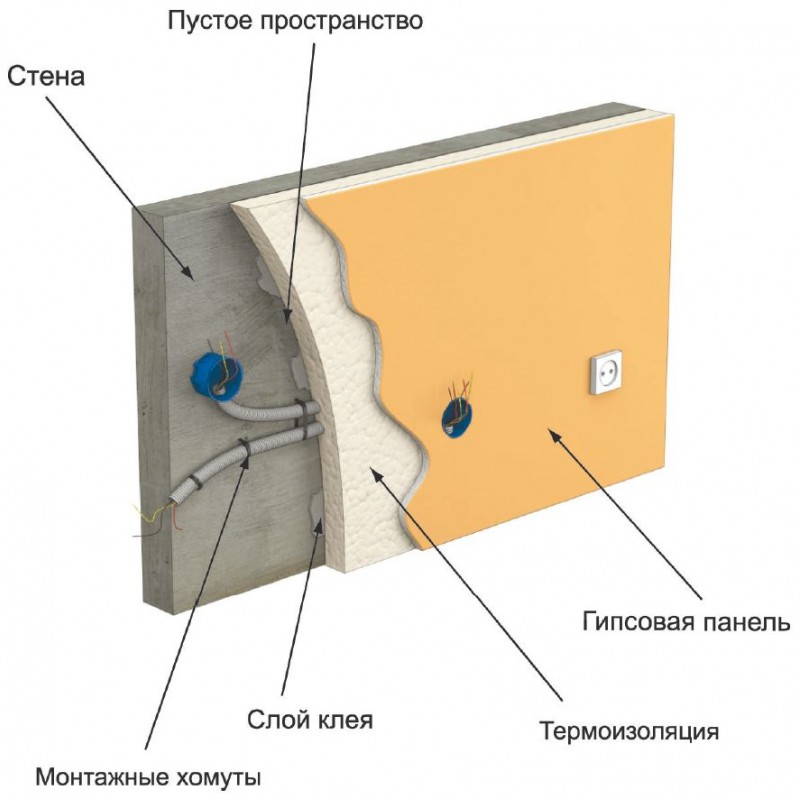

Для монтажа кабеля под гипсокартоном понадобится гофрированная труба, которая сыграет роль защитной оболочки. Распространенный способ крепления гипсокартона – на каркас. Пространства между ним и стеной достаточно, чтобы поместить проводку. Протянуть гофру через профиль, который затем станет основой для листов, помогут заранее просверленные отверстия. Удобнее взять профиль с готовыми пазами. Гофру закрепляют клипсами, пластиковыми хомутами.

Не штробить! Как обойтись без штробления стен
