Как правильно пользоваться тепловизором

Позволить себе стать владельцем такого устройства, как тепловизор, может не каждый строитель. Покупают такие устройства организации, занимающиеся оценкой качества выполненных работ по строительству зданий или сооружений. Проверка тепловых потерь тепловизором может быть выполнена как самостоятельно, так и при помощи соответствующих организаций.

Если обратиться в соответствующую организацию, то стоимость исследовательских мероприятий будет зависеть от объема работ и затраченного времени. Определение теплопотерь проводится снаружи зданий и внутри. Проводит определение опытный специалист, используя при этом аппарат определитель потерь тепла. Результаты исследования фиксируются в виде фотоснимков, что способно делать большинство современных приборов. На основании исследований делается заключение с последующим предоставлением отчета.

Важно знать! Для определения теплопотерь зданий подходит не каждый день, что указывается в руководстве к прибору. Для выполнения правильного исследования нужно работы проводить весной или зимой

Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются

Для выполнения правильного исследования нужно работы проводить весной или зимой. Причем в день исследования не должно быть солнца, так как солнечный свет значительно искажает показания. Отличия температурных значений внутри и снаружи зданий должны отличаться на значения не менее 15-20 градусов. Если процедура проводится внутри помещения, то лишние предметы удаляются.

Применение тепловизора: что видно на экране прибора

При проведении выявления тепловых потерь опытным специалистом, заказчику не зачем тревожиться о качестве проводимых мероприятий. На основании результатов исследования можно приступить к устранению обнаруженных тепловых потерь.

Топ-10 лучших недорогих тепловизоров для охоты

Бюджетных охотничьих ИК-прицелов как таковых не существует, любые модели стоят довольно дорого. Но в магазинах можно выбрать устройства, выигрывающие в цене у топовых тепловизоров.

Quantum HD19s

Функциональный девайс имеет встроенные режимы для города и леса, а также функцию распознавания с высокой детализацией теплых объектов. Поддерживает FPS 30 кадров и цифровой зум, может работать на морозе.

Важно! Купить один из лучших тепловизоров для охоты выгодно еще и потому, что питается он не только от встроенных аккумуляторов, но и от переносного внешнего источника.
Стоимость ИК-прицела Quantum начинается от 93000 рублей

Dali S240

Датский тепловизионный монокуляр с матрицей 384 на 288 поддерживает частоту обновления кадров 50 Гц. Способен записывать видео, предусмотрено удаленное управление со смартфона. Если выбрать данную модель, можно будет самостоятельно настраивать цветовую палитру.

Цена тепловизора Dali начинается от 79000 рублей

Guide IR510 N1

Компактный девайс во влагостойком корпусе поддерживает высокую скорость смены кадров, обладает тихой автокалибровкой, оснащен режимом изотерма и лазерным указателем. Может записывать видео до 4 Гб.

Выбрать инфракрасный монокуляр Guide в магазинах можно от 89000 рублей

Pulsar Axion Key XM30

В сравнении тепловизоров Пульсар Хелион и Аксион последний выигрывает по популярности и цене. Подходит для применения при любой погоде, обладает малым весом и небольшими размерами. Поддерживает широкие настройки изображения, предоставляет высокое оптическое увеличение. Корпус у прибора водонепроницаемый и прочный.

Приобрести ИК-прицел Axion от Pulsar можно от 90000 рублей

Pulsar Axion Key XM22

Еще один недорогой прибор с высокой четкостью изображения и мгновенным стартом следует выбрать, если нужно автономное устройство с широкими возможностями видеозаписи. Поддерживает комбинированную систему питания B-Pack, функцию StreamVision и «кадр в кадре». Не боится влаги, поставляется в цельнометаллическом корпусе.

Цена тепловизора Axion X22 начинается от 75000 рублей

HT-320D Thermal Camera

Недорогой и качественный вариант можно выбрать для охоты и игры в страйк-болл. Устройство с разрешением 220 на 160 совмещает функции монокуляра и тепловизора, поддерживает ночной режим и быструю смену кадров.

Цена девайса HT-320D стартует от 50000 рублей

Pulsar Helion XQ28F

Чувствительный прибор со временем работы до 8 часов в автономном режиме обладает разрешением 384 на 288 пикселей. Поддерживает плавный цифровой зум и дистанционное управление, способен записывать видео.

Цена ИК-монокуляра Helion XQ28F начинается от 117000 рублей

Guide Trackir 25mm

ИК-монокуляр обладает высоким разрешением и встроенным дальномером, плавным масштабированием и частотой обновления кадров 50 Гц. Выбрать его рекомендуется также, если нужен встроенный модуль Wi-Fi и возможность настройки цветовой палитры.

Цена у тепловизора Guide Trackir начинается от 150000 рублей

Veber Night Eagle M13/240

Инфракрасный прицел с широким углом обзора и высоким разрешением окуляра предоставляет хорошую видимость в любое время суток, в туман и при задымлении. Работает 7 часов без подзарядки, непроницаем для воды и пыли.

Купить тепловизор от Veber можно от 610000 рублей

IRAY XEYE E3M

Надежный ИК-монокуляр в водонепроницаемом корпусе позволяет рассмотреть объекты сквозь туман, дождь и высокую траву. Дальность обнаружения составляет 1250 м. Прибор стоит выбрать за тихую автокалибровку и быструю смену кадров. Устройство удобно ложится в руку при использовании.

Стоимость тепловизора IRAY составляет около 89000 рублей

Выбирайте ИК камеру, которую в будущем можно будет обновить

Клиентам, имеющим большое количество высокотехнологичной техники, могут быть выгодны программы трейд-ин/трейд-ап. Но в области производства ИК камер такие предложения крайне редки. В некоторых случаях можно спокойно менять ИК детекторы или оптические компоненты камер по мере их развития, а в некоторых случаях это невозможно.
Во многих ИК камерах можно заменить аппаратную часть, чтобы увеличить количество пикселей или ИК разрешение, а также усовершенствовать функции самой камеры

Если камера, которую вы выбрали, позволяет сделать это, вам повезло – это большое преимущество.
Если возможности обновления нет, узнайте, выкупает ли производитель устаревшие камеры или принимает ли их в зачет при покупке более современных моделей.
Это очень важно, если вы предвидите, что какая-то функция поможет вам существенно повысить производительность или безопасность или даже принесет вам дополнительные конкурентные преимущества. Это может быть ИК камера со встроенной глобальной навигационной спутниковой
системой (GPS) или возможностью беспроводной передачи данных.
Существуют также специальные ИК камеры для поиска утечек газов, таких как летучие органические вещества, метан, угарный газ и множества других типов газов, за которыми требуется постоянный контроль

Сегодня на рынке представлены стационарно монтируемые камеры, камеры, включающиеся при получении сигнала тревоги – они идеально подходят для съемок в темноте, тумане или дыме. Такие стационарные камеры чаще всего используются для обеспечения пожарной безопасности на складах, угольных шахтах, свалках, – в общем, везде, где может спонтанно возникнуть возгорание.
Вывод: покупая ИК камеру у производителя, предлагающего программы трейд-ин/трейд-ап и производящего все виды тепловизоров, вы приобретаете долгосрочного партнера, который поможет вам удовлетворить все ваши вновь возникающие потребности. Выбирайте компанию, с которой вы сможете расти, или хотя бы найдите эксперта, который сможет вам помочь!

Использование тепловизоров в промышленности и строительстве

Широкое применение тепловизоры нашли в химической промышленности и металлургии – области производства, в которых нередко используются высокотемпературные процессы, сложные системы охлаждения и агрегаты. На каждом крупном объекте регулярно проводится обследование тепловизором зданий, инфраструктуры и оборудования. Устройство помогает в решении множества задач и позволяет, например:

• провести диагностику доменных печей;
• теплоизоляции агрегатов;
• проверить герметичность;
• динамически контролировать температурные изменения в химическом реакторе.

Промышленный тепловизор – это всегда переносной прибор, как правило, выполненный в формате «пистолетной ручки». Устройство тепловизора этого типа рассчитано на сравнительно небольшую рабочую дистанцию, но оснащён матрицей с большим разрешением и работает в широком температурном диапазоне. Приборы этого класса рассчитаны на регулярное использование и позволяют на месте выявить неполадки в оборудовании при анализе теплового изображения на экране прибора.

Тепловизионные приборы широко применяются в энергетике, причём как на больших предприятиях, так и в работе электрика в ЖЭК. При их помощи проводится диагностика высоковольтных линий и вышек, как с земли, так и с воздуха, а обследование тепловизором трансформатора или электрощитка позволяет выявить и оперативно устранить многие неисправности.

В строительстве зданий применение тепловизоров, в основном, сводится к поиску слабых мест в теплоизоляции через обнаружение точек с перепадами температур.

На первый взгляд удивительно, но принцип работы тепловизора не редко бывает полезен и при строительстве дорог. Как и во многих других случаях, при укладке асфальтового покрытия необходим температурный контроль: каждый элемент — асфальт, смола, щебень — должен прогреваться до определённой температуры. Только контролируя температурный режим можно обеспечить надлежащее качество дорожного покрытия. К сожалению, в виду относительной новизны метода и стоимости оборудования, в России к тепловизионной диагностике прибегают только при строительстве крупных магистралей. Однако, такая диагностика вносит неоспоримый вклад в их качество.

Seek Thermal Compact для Android

Основные характеристики:

• Разрешение матрицы — 206×156
• Диапазон измерений — от -40 до +330
• Автоматическое распознавание горячих и холодных точек — есть
• Телеобъектив — нет

Матрица и визуализация. Тепловизор наделен матрицей 206х156 рх, что превышает показатели большинства более дорогих моделей. Объектив в корпусе сканирует объект и обрабатывает его в цифровой вид. При помощи miniUSB прибор присоединяется к мобильному телефону или планшету на базе Android, дисплей которого и служит средством визуализации. Благодаря этому значительно экономится место для хранения и транспортировки. На экране телефона 5-6 дюймов отлично видно крупные объекты, будь то система отопления в конференц-зале, чиллер, панорамные окна.

Пример работы Seek Thermal Compact для Android.

Функционал. Тепловизор умеет автоматически выделять верхний и нижний температурный предел, что позволяет сразу понять картину в здании или исследуемом предмете. Диапазон измерений составляет -40…+330º, а это удобно как для поиска перегретых контактов, так и обнаружения утечек охлаждающей жидкости или газа.

Прочный корпус из сплава магния защищает тепловизор от повреждений при работе в экстремальных условиях. Съемка ведется независимо от параметров камеры телефона с углом 36º, что превышает показатели более дорогих конкурентов и практично для панорамного обследования зданий на расстоянии. Линзы и микроболометр VOx обеспечивают видение в инфракрасном свете с диапазоном 7-13 мкм, что устраняет необходимость в дневном или искусственном освещении.

Управление. Чтобы управлять тепловизором, необходимо мобильное устройство на базе Android. В «Плей Маркете» есть приложение, позволяющее взаимодействовать устройствам. Для управления в телефоне на экране появляются 5 кнопок, а также возможно наведение тепловизора на цель касанием пальца по нужной точке.

Плюсы Seek Thermal Compact для Android

1. Привлекательная цена.
2. Шикарный диапазон измерений -40…+330º С.
3. Компактные габариты.
4. Весит 235 г.

Минусы Seek Thermal Compact для Android

1. Не имеет собственного экрана.
2. Тепловизор совместим лишь с ОС «Андроид».
3. Взаимодействует только с разъемами miniUSB, но Tipe C уже не поддерживает.

Как производят тепловизионное обследование

Тепловизионное обследование (совместное использование тепловизора и аэродверь)

Важнейшую роль играет тепловизионное обследование в строительстве при проведении утеплительных работ, потому что наличие отдельных мест с сильными тепловыми потерями может свести на нет все усилия по теплоизоляции остальной поверхности. На практике это приводит не только к увеличению энергопотребления в помещении, но и к промерзанию или отсыреванию конструкций, что может привести к их скорейшему разрушению, порче внутренней отделки или содействовать неблагоприятному микроклимату в помещениях, образованию плесени, появлению грибка, что может отрицательно сказаться на здоровье проживающих в таком здании.

Для жилых помещений в многоквартирных коммунальных домах проведение тепловизионного обследования может способствовать выявлению мест утечки тепла через окна и входные или балконные двери, а так же эффективность работы нагревательных приборов. Такие дефекты жильцы могут исправить в индивидуальном порядке. Выявленные тепловые утечки в несущих конструкциях индивидуально устранить невозможно, так как утепление стен квартир изнутри по теплотехническим расчетам оказывается неэффективным и даже приводит к ухудшению микроклимата в помещении. Единственным вариантом остается внешнее утепление всего дома.

Обследование дома тепловизором (термограмма коттеджа на экране тепловизора)

Для владельцев индивидуальных домов и коттеджей использование тепловизора для улучшения теплоизоляции помещений более продуктивно, так как они вольны в установке внешней теплоизоляции. Однако стоимость тепловизоров велика и может достигать нескольких сот тысяч рублей, а цена отдельных моделей с большой матрицей доходит до нескольких миллионов. Поэтому покупка приборов для одноразового обследования дома зачастую нерентабельна. На этот случай можно прибегнуть к услугам фирм, предлагающих тепловизоры в аренду за несколько тысяч рублей в сутки.

Заказывать услуги по тепловизионной диагностике лучше в прохладное время года, когда разница температур на улице и в квартире или загородном доме значительна и составляет более 15°C. Летом проводить «тепловизионку» практически бесполезно из за малой разницы температур. Но не стоит отчаиваться, нет безвыходных ситуаций, нагнать в помещение холодный воздух можно при помощи уникальной системы — «аэродверь», в местах выхода холодного воздуха нагнетаемого аэродверью, тепловизор будет фиксировать температурные колебания в местах с плохой теплоизоляцией.

Показания к тепловизионному обследованию дома

Использование тепловизионной камеры в строительстве, диагностике зданий, энергоаудите и проверке перед покупкой недвижимости сегодня все больше завоевывает популярность . Эта неинвазивная технология действительно может сделать правильную точную оценку негативным факторам. Тепловизоры также помогают обеспечить безопасную эксплуатацию электрооборудования для предотвращения травм и ущерба, достичь экономии энергии и снижения затрат, благодаря чему такая камера быстро окупается.

Ручные тепловизионные камеры для домашнего осмотра могут экономически эффективно обнаруживать широкий спектр проблем:

1. Повреждения конструкций дома от плесени и влаги в скрытых местах. Плесень может быть аллергеном, который вызывает раздражение у людей в виде насморка или даже вызвать смерть из-за анафилаксии.
2. Энергоаудитздания. Тепловые потери являются одной из самых больших проблем с отоплением дома. Плохую конструкцию здания и утечки тепла чрезвычайно трудно идентифицировать, поэтому использование тепловизионной камеры для этих целей является огромным преимуществом. Прибор быстро определяет проблемные области вокруг окон, дверей и пола, точно установив области изоляции объекта, которые необходимо улучшить.
3. Определение перегретой проводки или розеток. Прибором могут быть легко идентифицированы перегруженные или устаревшие скрытые электропроводки, чтобы избежать скачков напряжения и потенциальной опасности возгорания.
4. Заражение вредителями, такими как термиты, жуки или даже грызуны. Знание того, где прячутся вредители, является ключом к тому, чтобы остановить их на пути, как можно скорее, прежде чем будет нанесен какой-либо ущерб.

Требования, предъявляемые к специалисту, работающему с подобным оборудованием

Стоит сразу оговориться, что эта тема относится к работникам организаций, осуществляющих аудит. Требования определяются нормативными документами – СниП и ГОСТ. Согласно их положению правила проведения проверки следующие:

• проверяющий обязан во всех деталях знать, как работает тепловизор, уметь им пользоваться, иметь на руках все допуски и лицензии;
• перед осмотром зданий прибор должен пройти поверку, о чем в его техническом паспорте делается отметка;
• запрещается работа с тепловизором в дождь или снег – показания могут быть неверными;
• обязательна разница температур в помещении и вне его, если она отсутствует, то прибор никаких утечек уловить не сможет;
• при производстве повторных замеров с другого ракурса следует убедиться, что расстояние до объекта одинаково;
• при производстве платных проверок в допуске аудитора в обязательном порядке проставляется стоимость услуги.

Возможности в различных условиях

Стекло

ИК излучение не проходит через стекло, однако нагретое стекло будет отображаться, как более светлая область.

Нагретое стекло светлее

ИК излучение отражается через зеркало

Вода

ИК излучение не проходит через воду, в некоторых случаях проникает через туман или изморось.

Инфракрасное излучение не проходит через воду

Пар и Распыленная вода

ИК излучение может проникать или не проникать через пар, в зависимости от его плотности.

Например, туман не является преградой для тепловизора.

Распыленная струя воды и работа тепловизора

Выявление горячих пятен тепловизором

Выявление «горячих пятен»

Функция температурного датчика

Некоторые модели тепловизоров имеют функцию TT-датчика. ТТ функция окрашивает наиболее нагретые участки цветом. Чем горячее участок, тем темнее тона (на рисунке – синим цветом)

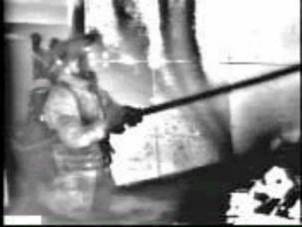

Пример использования тепловизора с датчиком при пожаре

Пример использования тепловизора с ТТ-датчиком на пожаре

Вариант использования тепловизора на пожаре

Использование тепловизора на пожаре

Устройство тепловизора

Тепловизор состоит из нескольких компонентов от качества исполнения которых зависит функциональные возможности прибора:

• Объектив
• Матрица
• Блок электронной обработки сигнала
• Дисплей
• Корпус

Объектив

Объектив является важной частью тепловизора. Через линзы объектива инфракрасное тепловое излучение попадает на матрицу тепловизора

Линзы объектива тепловизора покрыты германиевым напылением, которое хорошо пропускает через себя ИК излучение. Оптика тепловизора имеет черный цвет и характерный блеск.

Важным параметром объектива тепловизора является его диаметр, от которого зависит угол обзора прибора. Чем больше диаметр объектива, тем больше угол обзора тепловизора, а чем больше угол обзора, тем удобнее им пользоваться на охоте.

Современные компактные тепловизоры имеют диаметр объектива от 20 мм, более дорогие и качественные приборы имеют диаметр объектива 50 мм и более.

Матрица тепловизора

Объектив тепловизора фокусирует тепловизоре излучение на болометрической матрице. Болометрическая матрица самая важная часть тепловизора и самая дорогая. Матрица состоит из терморезисторов, напыленных на кристаллическую решетку. Под воздействием ИК излучения терморезисторы матрицы меняют сопротивление, в результате на выходе матрицы образуется электрически сигнал, который передается на блок электронной обработки.

Болометрические матрицы, пригодные для использования в тепловизорах в России не производятся, только три страны в промышленном масштабе могут их производить: США, Франция и Китай. Более того, так как матрицы для тепловизоров являются продукцией двойного назначения, которая может применяться как в гражданских, так и военных целях, в этих странах существуют жесткие ограничения на экспорт таких матриц в другие страны.

Важнейшей характеристикой матрицы является ее разрешение. Чем больше разрешение матрицы, тем лучше. Матрица с высоким разрешением дает более высокое качество картинки и лучшую детализацию, а также позволяет различить животное на более далеком расстоянии.

В тепловизорах начального уровня разрешение матрицы обычно составляет 160х120 точек, что позволяет различит животное на расстоянии до 200 метров. Матрицы с разрешением 240х180 точек, позволяют различить животное на расстоянии до 800 метров. Более качественные тепловизоры имеют матрицу с разрешением 384х288 точек, с их помощью можно различить цель на дистанции до 1500 метров.

Блок электронной обработки сигнала

Блок получает электрический сигнал с болометрической матрицы, обрабатывает его и передает на дисплей для отображения. От характеристик блока зависит частота обновления картинки, чем выше частота обновления картинки, тем лучше.

Дисплей и окуляр из оптического стекла

Изображение от электронного блока обработки сигнала поступает на дисплей для отображения. Дисплей представляет собой жидкокристаллическую или светодиодную матрицу небольшого размера. В некоторых тепловизорах для удобства наблюдения имеется окуляр с резиновым наглазником.

В тепловизорах используются дисплеи двух типов: OLED-дисплеи и LCD–дисплеи. LCD-дисплеи имеют серьезный недостаток, они замерзают при температуре ниже -10С. OLED-дисплеи лишены этого недостатка, они дают картинку хорошего качества с высоким показателем яркости, что позволяет использовать их в любое время суток и при любой температуре окружающего воздуха.

Дисплеи тепловизоров различаются своим разрешением, чем разрешение больше, тем лучше.

Корпус

Корпус защищает внутренние компоненты тепловизора от внешних воздействий. Тепловизоры для охоты эксплуатируются в условиях далеких от идеальных, поэтому большинство из них изготавливается с защитой от ударов, пыли и влаги.

Надежная защита корпуса тепловизора защищает его во время охоты. Тепловизор для охоты должен обладать степенью защиты не ниже IP54, в противном случает такой прибор не заслуживает серьезного внимания.
