Изготовление гидравлического дровокола своими руками

Дровокол своими руками

В домашних условиях вполне возможно изготовить как самые простые конусные, так и гидравлические дровоколы своими руками.

Преимущества домашней установки

Такие установки, как правило, уступают заводским устройствам в плане мощности и по внешнему виду. Однако для небольших объемов домашнего производства они подходят как нельзя лучше. Преимущества домашних механизмов следующие:

• они обходятся гораздо дешевле профессиональных машин;
• собрать их несложно из самых обычных материалов;
• поскольку сборка производится самостоятельно, то можно учесть все особенности механизма, которые нужны именно вам, под ваши потребности;
• собирая такое изделие вручную, вы приобретете ценный опыт, который может пригодиться в других хозяйственных делах.

Требования к механизму

В основном любые дровоколы (как выполненные своими руками, так и заводского производства) должны соответствовать набору минимальных требований:

• Мощность двигателя не менее 2кВт
• Все стационарные и подвижные элементы изготавливаются из твердой стали.
• Минимальное расстояние от пола до конуса 80-90 см.
• В бытовых условиях число оборотов в минуту достаточно 400-500.
• Габариты подбираются примерно, в стандартном исполнении они примерно равны 85*40*65 см (соответственно длина, ширина и высота).

Изготовление винтового дровокола: пошаговая инструкция и видео

Самый простой вариант дровокола, который можно сделать своими руками, это винтовой.

Устройством можно легко раскалывать чурки практически любых диаметров, что наглядно показано на видео.

Чтобы изготовить его, понадобится минимум инструментов и материалов:

• стальная станина (основа, к которой будут крепиться все элементы установки);
• двигатель, мощность которого подбирается по индивидуальным потребностям;
• вал;
• понижающий редуктор;
• конус-насадка с резьбой (его чертеж представлен ниже)

Принципиальный чертеж устройства представлен ниже.

Последовательность действий будет такой:

1. Прежде всего, необходимо правильно подобрать силовой агрегат – это может быть электродвигатель от другого механизма с развиваемой мощностью от 2-3 кВт. Можно использовать не только электрические агрегаты, но и бензиновый двигатель (например, от мотоблока) мощностью от 7 лошадиных сил.

Далее очень важно определиться с выбором конуса, поскольку именно этот элемент будет раскалывать чурки.

Видеообзор, в котором подробно описывается назначение детали

тип конуса	1,1	1,2	1,3
градус наклона	15	18
длина, мм	220	250
диаметр, мм	75	85	100
глубина раскола, мм	500	600	700

• Далее нужно правильно собрать подшипниковый узел – для этого приобретается вал с подшипниковыми опорами. Он устанавливается на твердую ровную поверхность. Расстояние выбирается произвольно, обычно вал поднимается над столом не более, чем на 10 см.

Видео подшипниковый узел в собранном состоянии можно

В полном наборе установка выглядит так.

Наконец, установка фиксируется к столу, покрытому стальной пластиной. Конус направляется к обрабатываемым заготовкам, ремень уходит под стол и монтируется с силовым агргегатом.

Как правильно работать с винтовым дровоколом

Прежде чем начать работать с устройством, его нужно прогнать на холостом ходу, чтобы убедиться, что все элементы работают без сбоев, и двигатель набирает нужную мощность.

При работе с винтовым дровоколом нужно соблюдать несколько простых правил:

1. Чурка подносится к механизму в вертикальном положении.
2. Высоту рабочей поверхности стола предварительно нужно отрегулировать до нужного уровня. При необходимости кладется доска.
3. Чурка подводится в прижатом к поверхности состоянии (на весу работать неправильно).
4. Если чурка большая, то расколу может помешать кора – ее можно предварительно обрубить (особенно это касается березовой бересты).
5. Если в чурке есть сучки, она имеет неравномерную внутреннюю структуру, лучше начать раскалывать с того места, где внутренние слои дерева устроены проще.

Гидравлический дровокол своими руками: пошаговая инструкция и видео

В отличие от винтового, гидравлический дровокол работает полностью в автоматическом режиме, и задача человека – лишь следить за ходом операции и вовремя поправлять чурки, если нужно.

В данном случае чурка передвигается не за счет силы человека, а гидравлическим механизмом. Он может соединяться с силовой установкой трактора или с другим источником энергии.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Уникальные свойства листьев черноплодной рябины

Советы по выбору

Ручной дровокол подойдёт для малого объёма заготовки дров. Им удобно подготавливать розжиг для мангала или бани

Устройство также будет актуально в местах где нет доступа к электросети и другим видам питания.
Для длительной работы важно выбрать агрегат с регулируемой станиной, чтобы можно было установить оптимальную высоту. В таком случае заниматься заготовкой получится даже сидя на табуретке.
Другим важным параметром является размер материала, который будет обрабатываться прибором

В большинстве случаев модели с допустимой длиной брёвен в 50 см вполне достаточно.

Если планируется раскалывать толстые чурки, то лучше отдать предпочтение приспособлениям без кольцевого ограничителя.
Хорошим дополнением станет специальная защита лезвия от случайных ударов кувалдой в процессе рубки.
Стоит обратить внимание на модели с прочным, устойчивым основанием. Лучше если оно будет широким, особенно когда планируется использовать агрегат дома и не хочется испортить вмятинами пол.. Предпочтительнее покупать изделия проверенных и известных фирм, которые могут предоставить гарантийное обслуживание и замену устройства в случае получения брака или поломки деталей.

Предпочтительнее покупать изделия проверенных и известных фирм, которые могут предоставить гарантийное обслуживание и замену устройства в случае получения брака или поломки деталей.

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

• различные металлические обрезки;
• болгарка;
• сварочный инвертор;
• умение варить;
• умение составлять и просчитывать схемы;
• творческая смекалка.

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

• электрический или бензиновый мотор мощностью свыше 2 кВт;
• масляный насос;
• масляный бак;
• гидравлические шланги высокого давления;
• управляющий блок;
• гидроцилиндр;
• двутавровая или п-образная металлическая балка;
• металлический уголок с размером полки 30–40 мм;
• листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Вид собранного устройства

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

• насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
• просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
• сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
• отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.

Разновидности дровоколов

Реечный (электрический) тип

Данный тип оборудования сделать довольно легко. Оно отличается наличием специального толкателя, который подает бревна на механизм резки. Чтобы сделать такой агрегат своими силами, можно использовать детали из реечного домкрата. В процессе эксплуатации данного оборудования редко возникают трудности (из-за отсутствия сложных механизмов).

Схема винтового электрического дровокола

Гидравлический тип

Данное устройство работает по принципу гидравлического пресса. В данном случае гидроцилиндр перемещает бревно на острый клин, который и раскалывает его на несколько частей. Функционирование таких дровоколов возможно благодаря наличию в их конструкции масляного насоса. Обычно он работает от дизельного или бензинового двигателя.

Основной недостаток такого оборудования – дороговизна. Но она компенсируется высокой производительностью и простой эксплуатации.

Схема устройства гидравлического дровокола

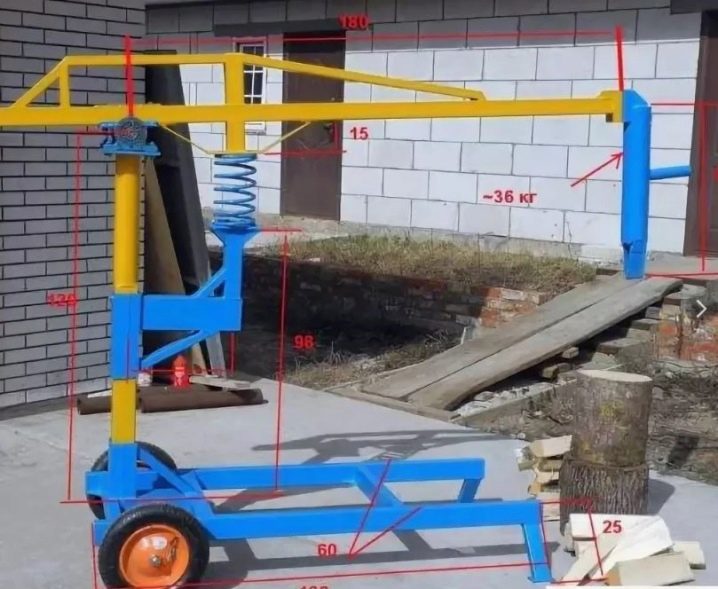

Ручной тип

Ручной дровокол имеет простую конструкцию. Он состоит из металлической трубы, которая при помощи шарнира соединена с основанием. На своеобразном «журавле» находится рабочее лезвие и несколько усиливающих элементов. Чтобы сделать процесс поднятия трубы проще, иногда на нее дополнительно устанавливают противовесы.

Для раскалывания дерева «журавль» резко опускают вниз. Под влиянием силы инерции дерево разбивается на несколько частей.

Преимуществом такого дровокола называют простоту его конструкции и дешевизну. Для изготовления агрегата достаточно купить несколько труб. Основной недостаток – необходимость применения физической силы.

Технические характеристики

Главными техническими параметрами гидравлических дровоколов являются вид привода, мобильность, показатель давления на древесину и возможно допустимые диаметр и длина заготовок. Стоит ознакомиться с ними более подробно.

• Давление поршня на бревно в среднем составляет 100–200 Бар, что в силовом эквиваленте соответствует 50–60 кН. Данная величина не является одинаковой для всех моделей и варьируется в зависимости от их мощности.
• По своим мобильным характеристикам станки подразделяются на переносные и стационарные. Более того, некоторые промышленные образцы выполнены в виде прицепа к автомобилю или трактору, а бытовые модели снабжены широкими и удобными колёсами.

• Максимально допустимый диаметр заготовки обычно указывается в сопроводительной документации. Он составляет для бытовых моделей 350 мм, для профессиональных – до 500 мм.
• Длина раскола также варьируется в зависимости от модели. У маломощных электрических приборов она не превышает 52 см. Промышленные образцы часто оснащены регулятором длины и способны производить раскол длиной свыше 1 метра.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

• в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
• сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
• ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Технические характеристики

Технические характеристики дровокольных станков:

Характеристики	Показатели
Длина чураков, см	до 50/60/70/100/110/150
Диаметр бревна для раскола, см	до 60/70/80/90/100
Диаметр бревна для распила, см	до 30/35/40/45
Сила расколки, тонн	от 8 до 20,4
Необходимая мощность, кВт	7,5/9,5/13

Мы выпускаем несколько десятков модификаций дровокольных станков, подробные характеристики на интересующую Вас модификацию можно получить, отправив запрос на электронную почту.

Примеры общего вида дровокольного станка (нажмите для увеличения):

Пример перечня составных узлов дровокольного станка в комплектации с дисковой пилой:

• рама станка, одновременно выполняющая роль бака гидравлической станции
• участок приёмного стола (для транспортировки брёвен в рабочую зону дисковой пилы)
• механизм прижима бревна (работающий при выполнении операции распиловки его на заготовки)
• механизм привода (электромеханический) дисковой пилы
• механизм привода (гидравлический) поперечного перемещения рабочей каретки (с установленным на ней механизмом привода пилы)
• регулируемый по высоте лоток-ловитель
• силовой гидроцилиндр гидравлического колуна
• элементы электропривода
• гидравлическая станция и элементы гидропривода

Комплект поставки дровокольного станка:

• Станок дровокольный (в транспортном состоянии)
• Паспорт станка
• Руководство по монтажу и эксплуатации
• Общий вид станка (с описанием основных узлов)
• Схема кинематическая
• Схема электрическая принципиальная
• Перечень элементов электрооборудования
• Схема гидравлическая принципиальная
• Паспорта покупных изделий и узлов

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

1. Простота конструкции.
2. Низкая стоимость узлов.
3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
4. Высокая производительность (до 12 м3 дров длиной около 60 см).
5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

• допустимая мощность электродвигателя – 2-4 кВт;
• наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
• вал винта должен находиться на подшипниковых опорах;
• на конусе должна быть упорная резьба;
• высота агрегата должна быть около 800 мм;
• ремни желательно использовать клиновидные, а шкивы – двухручейные;
• заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Классификация дровоколов

Кроме тех моделей, о которых было рассказано ранее, встречаются и иные. Например, с конусообразным колуном. Весьма удобное решение, чаще всего создаваемое на базе электрического оборудования. Используя любой достаточно мощный двигатель (подойдет от насоса, мотоцикла или даже стиральной машины), можно легко изготовить качественное оборудование. Конус вращается с большой скоростью – достаточно поднести к нему полено и слегка надавить, чтобы оно раскололось вдоль волокон. Нет нужды махать топором – на то, чтобы превратить увесистую чурку в кучу поленьев, пригодных для сжигания в печи, даже у неопытного пользователя уйдут считанные секунды.

Чертеж дровокола реечного.

Также популярны чертежи дровокола реечного – своими руками смастерить его хотят многие пользователи. Чем он интересен? В целом он похож на обычный гидравлический. Различие здесь лишь одно. Если в большинстве дровоколов в бревно вбивается лезвие, то на реечном наоборот – бревно раскалывается о лезвие. Для этого на подходящей площадке (обычно изготовленной из толстой жести) устанавливается лезвие. Перед ним укладывается чурка, на которую давит подвижная часть дровокола. За секунду толстое, увесистое полено раскалывается пополам, потом – на четыре части и так далее.

Настойки из рябины

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.

2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку.

3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.

4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса.

5. Монтируют столешницу и полку.
6. Собирают опорную раму электродвигателя и крепят её к станине.
7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.

8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления.

9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться.

10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.

11. Устанавливают рассекатель.

12. Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.

13. Запускают станок и проверяют его в действии.

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Какие заводские модели подойдут для дома или дачи

Для упрощения процесса заготовки дров на зиму в продаже есть минидровоколы ручного типа.

Устройство у всех похожее. На раме закреплено широкое стальное лезвие, по краях которого находятся пластины для удобства отделения чурок. В базовых моделях полено помещается внутрь рамы и ударяется сверху молотком.

Стоит выделить несколько дровоколов, которые покупают чаще всего:

1. Greenween. Имеет небольшой вес – 5,7 кг. Высота ‒ 35 см. Эргономичен. Колоть им дрова легко, поэтому справятся даже женщины. Средняя цена ‒ 5680 руб.
2. «Стрела». Универсальный инструмент, что-то среднее между домкратом (ломом) и колуном, поэтому хозяева научились находить ему и другое применение. Состоит из длинного стержня с резиновыми ручками и острого конуса внизу. Устройство поднимается над поленом и вонзается в него, раскалывая на части. Размеры небольшие. Минусы ‒ нагрузка на поясницу, плечо и риск получения травмы, если инструмент соскользнет с полена. При постоянном использовании на руках могут появиться мозоли. Средняя цена ‒ 1600 руб.
3. Kolundrov. Считается безопасной альтернативой «Стреле». Имеет высокую производительность. Чурки при расколе не разлетаются по сторонам, а остаются внутри. Есть отверстия для напольного крепежа. Средняя цена ‒ 5800 руб.

Растения на карте

Легенда

Изготовление

Сначала разрежьте уголки и трубы в соответствии с вашими замерами. Из листа вырежьте крышку стола и площадку, на которой будет установлен мотор. Соедините верхнюю и нижнюю рамы, приварите ножки. Для мобильной установки к станине нужно будет приварить оси. На эти оси установите колеса.

После этого установите столешницу и полку, на которой будет установлен двигатель. Установите мотор. Соедините вал двигателя с ведущим шкивом. Соберите узел вала конуса. Для этого нужно будет поместить подшипники в корпуса, установить шкивы и вал. Теперь просверлите в станине отверстия и закрепите на ней собранный узел. Для этого понадобятся болты и гайки. Проверьте вращение вала – никакого сопротивления быть не должно.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
