Мотокультиватор крот мк 1а: инструкция по эксплуатации

Мотокультиватор Крот МК 1А 02

Инструкция по эксплуатации для Мотокультиватора Крот МК 1А 02

Культиватор впервые был разработан и выпущен на рынок 27 лет назад, поэтому в свое время продукт пользовался немалым успехом. Естественно, что сегодня он считается устаревшим, но мастера-владельцы умудрились своими руками провести не один ремонт «помощника» и, тем самым, значительно усовершенствовать его. Поэтому появилось множество неофициальных трансформаций классических мотоблоков Крот, благодаря которым техника активно и успешно функционирует и по сегодняшний день.

Чтобы разобраться в базовых отличиях обеих моделей, следует ознакомиться с некоторыми изменениями, отображенными в таблице.
В принципе, реализованные перемены не такие и существенные, но производители постарались несколько улучшить имеющийся продукт и придать ему большей выносливости и повышенной продуктивности.

Бензиновые модели

Все культиваторы «Крот», работающие на бензине, делятся на три группы:

• М (компактные)
• МК (малой мощности)
• DDE (мощные).

Крот М

По размеру культиватор «Крот М» считается самым компактным вариантом в линейке агрегатов для обработки грунта на приусадебном участке. Транспортировочное колесо у него расположено впереди. В комплект входят фрезерные ножи. В современных вариантах на «Крот М» ставится двигатель Honda.

Мощность мотора у него 5 л.с. Работает на одной передней передаче. Ширина захвата – 36 см, а глубина вспашки – 12-25 см. А вот вес у него 48 кг, что для компактного мотоблока считается плюсом. При небольших размерах дополнительный вес позволяет избежать подпрыгиваний во время обработки почвы.

Модельный ряд МК

Серия агрегатов малой мощности, которая пользуется спросом у потребителей благодаря демократичной цене и хорошей функциональности. Всего в ней представлено 5 агрегатов:

Модель	9-01	8-01	5-01	7А-02	1А-02
Мощность, л.с.	5.5	4	3.5	4	2.6
Мощность, кВт	4.05	2.94	2.57	2.97	1.91
Масса, кг	53.2	48	50	50	48
Ширина захвата, см	35-60	35-60	35-60	35-60	35-60
Глубина вспашки, см	15-25	15-25	15-25	15-25	15-25

Плюс этой серии – неприхотливость к топливу и повышенный моторесурс. Самым современным агрегатом модификации МК считается модель 9-01. Она работает от четырехтактного бензинового двигателя Hammermann. Рассчитана на обработку участка 0.04-0.1 га.  В зависимости от дополнительного оборудования выполняет все сельскохозяйственные работы, связанные с обработкой земли: копает, культивирует, формирует грядки, ровняет, рыхлит, окучивает, нарезает почву, пропалывает междурядья.

Плюсом 9-01 считается износоустойчивость основных деталей. Вал сделан из нержавеющей стали с повышенными антикоррозийными свойствами. Благодаря уникальной форме фрез этому культиватору поддаются даже самые сложные грунты. Еще одно преимущество этой модели – наличие задней передачи.

Самый слабый из линейки МК – культиватор с индексом 1А. На рынке встречается две его версии: 01 и 02. Первый считается «ветераном», второй же более современный. Ценят его за измененную систему сцепления, благодаря чему удалось снизить затраты на запуск мотора. Работает 1А-02 на двухтактном двигателе с повышенным моторесурсом. Он выгодно отличается от своего предшественника. Благодаря увеличенному весу разработчику удалось повысить проходимость машины во время первичной обработки почвы.

Разработчики не стали добавлять этой модели вторую передачу, что положительно сказалось на функциональности агрегата. Передача оборотов на вал проходит укороченный путь, благодаря чему общая работа техники стала более уверенной.

Еще один плюс модели 1А-02 – улучшенная эргономика конструкции. Угол наклона ручек позволяет без дополнительных силовых затрат удерживать агрегат в вертикальном положении и проходить с ним даже заросшие сорняками участки. Аппарат полностью закрыт защитными пластинами, которые не дают грязи и воде попасть на рабочие механизмы.

DDE

В эту серию вошло три модели:

• DDE-1 с четырехтактным мотором Honda;
• DDE-2 с двухтактным японским двигателем и дополнительной передачей;
• V700ii с отечественными моторами.

Технические характеристики серии DDE

Модель	DDE-1	DDE-2	V700ii
Мощность, кВт	4.78	4.78	4.78
Объем бака, л	3.6	3.6	—
Ширина захвата, см	15-25	15-20	25
Глубина вспашки, см	15-25	15-25	15-25

Мотокультиваторы Крот МК-1А

Культиватор Крот в модификации МК-1А-02 предназначен для предпосевной подготовки грунта, очистки огорода от сорняков, ухода за подросшими кустами и сбора урожая. Модель выделяется высокой маневренностью, которой удалось достичь благодаря небольшим габаритам и хорошей балансировке сельхозагрегата. Благодаря долговечному тяговитому двигателю мотокультиватор показывает внушительную выносливость, что позволяет использовать его для вспашки участков с тяжелой глинистой почвой.

Мотокультиватор Крот МК-1А-02 – заводское оснащение модели

В основу фирменной комплектации культиватора Крот вложен 2-тактный 1-цилиндровый силовой агрегат, укомплектованный системой воздушного охлаждения. Емкость рабочего цилиндра мотора составляет 60 см 3 , а номинальная скорость вращения коленвала – 5500–6500 об/мин.

За обогащение горючего воздухом и дальнейшую подачу готовой смеси в цилиндр двигателя в базовом устройстве мотокультиватора Крот отвечает карбюратор марки К-60В. В его устройство входит сухой воздухоочиститель, укомплектованный сменным фильтрующим элементом. Для заправки сельхозагрегата топливом в его устройстве предусмотрен бак емкостью 1,8 л. Двигатель модели работает от смеси, приготовленной из бензина АИ-80 или АИ-92, а также моторного масла марки М-8В1 в пропорции 20:1.

Система зажигания мотокультиватора Крот состоит из бесконтактного электронного магнето марки МБ-1 и встроенной свечи зажигания А-17В. Сцепление модели представляет собой постоянно выключенный механизм, который приводится в действие при помощи мотоциклетной рукоятки.

Редуктор сельхозагрегата болтами крепится к раме, устройство которой включает 2 полурамы. На них закреплен кронштейн для возможности установки дополнительных приспособлений в задней части мотокультиватора, а также рукоятки для управления техникой.

Технические характеристики сельхозагрегата

Заводские параметры модели Крот МК-1А-02 включают:

• мощность – 2,6 л. с.;
• количество скоростей – 1 передняя;
• ширина вспашки минимальная/максимальная – 35/60 см;
• глубина вспашки – до 25 см;
• вес в готовом к работе виде – 48 кг.

Инструкция по эксплуатации модели

Существует ряд рекомендаций, придерживаясь которых пользователь мотокультиватора Крот сможет продлить сроки эксплуатации своего сельхозагрегата.

Производитель модели советует:

• использовать мотокультиватор только по назначению, не эксплуатировать его на целинных грунтах и крупных участках с каменистой почвой;
• заправлять культиватор качественным бензином и моторным маслом, смешивая компоненты только в пропорции 20:1;
• регулярно следить за количеством и состоянием смазок для деталей редуктора и трансмиссии, а также доливать жидкости, если их количество снижено;
• своевременно очищать воздушный и топливный фильтры, тщательно промывать карбюратор, трансмиссию и редуктор, а также продувать сжатым воздухом топливные трубки.

Описание

Культиватор бензиновый «Крот» – первый российский продуктом аграрной техники малых габаритов, мотоблок, который начали массово выпускать. О нем знают фермеры и агрономы, поскольку нашей стране удалось показать, что отечественные культиваторы и мотоблоки не только сопоставимы зарубежной продукции по своему функционалу и надежности, но и в некоторой степени превосходят её.

На заметку! Вот уже почти 40 лет на машиностроительных предприятиях городов Омск и Москва изготавливают ветерана обработки почвы – мотокультиватор Крот.

С момента изобретения:

• он подвергся множественным изменениям и различным усовершенствованиям;
• было создано большое количество модификаций;
• но базовая составляющая осталась практически без изменений до сих пор.

На текущий момент на него устанавливаются надежные двигатели от зарекомендовавших себя компаний Subaru и GeoTeck и в продаже есть ряд моделей данного агрегата.

Технические характеристики

Мотокультиватор «Крот» имеет довольно долгую историю, как и большинство других агрегатов, созданных в советские времена. Наверное, многие дачники старшего поколения помнят историю, когда мотоблок этой марки только появился на рынке – это был период стремительного расцвета науки и техники СССР. В те годы «Крот» стал настоящим пионером в сельскохозяйственной отрасли благодаря надежности и эффективности работы.

Первые разработки мотоблоков начались в 80-х г. прошлого столетия, и в 1983 году появились первые образцы. Первая пробная партия разошлась буквально за считаные дни, советские садоводы выстраивались в длинные очереди за этим изделием. Более того, продукцией заинтересовались даже зарубежные компании. Именно поэтому было решено поставить изготовление культиваторов «на поток».

С тех пор прошли десятки лет, но агрегаты этой марки пользуются неизменно высоким спросом у отечественных садоводов и огородников.

Основная функция «Крота» – это вспашка почвы. Кроме того, он успешно справляется с прополкой, однако в этом случае следует использовать дополнительные элементы – полольники.

Дачники очень часто используют мотоблок для окучивания картофеля, более того, если купить специальные насадки, то мотоблок сможет еще и выкапывать корнеплод из земли.

Таким образом, можно смело утверждать, что технические особенности мотокультиватора «Крот» настолько высоки, что агрегат становится незаменимым помощником для любого огородника, а если укомплектовать его дополнительными навесами, то функциональность «Крота» будет существенно расширена, а труд человека по уходу за посадками станет гораздо менее трудоемким.

Тем не менее следует иметь в виду некоторые особенности мотоблоков марки «Крот» при выполнении сельскохозяйственных работ разного типа.

На предпосевной обработке грунта

Многие собственники приусадебных хозяйств уверены, что мотоблок «Крот» предназначен для того, чтобы пахать земли. На практике это не совсем верно – устройство называется мотокультиватор, поэтому в его задачи входит рыхление земли и ее разравнивание.

Для этого у мотоблока имеются фрезы, которые считаются основным рабочим его органом.

Довольно хорошо работает «Крот» и на шести фрезах, хотя это и создает повышенную нагрузку. Более того, при этом он более устойчив и не сильно «закапывается» в землю. А вот восемь фрез такой мотокультиватор уже не способен потянуть, точнее, работать он будет, но со значительными перегрузками и высоким риском перегрева движка, поэтому при использовании фрез нужно быть очень осторожными.

На прополке сорняков

В этом случае рекомендуется вместо ножей установить специальные полольники, выполненные в Г-образной форме, а вместо внешних фрез устанавливают специальные диски, которые эффективно защищают растения от полольников.

На окучивании картофеля

При проведении этого типа работ вместо грунтовых фрез крепят металлические колеса, желательно с приобретенными по отдельности грунтозацепами, а вместо сошника вешают картофелеокучиватель, который также покупается отдельно.

На заготовке сена

Для скашивания свежей травы к агрегату на переднюю часть часто навешивает сенокосилку, а выходные валы дополняются колесами. Такая навеска соединена с движком при помощи клиноременного типа передач, с этой целью на выходном валу делают дополнительный шкив.

На перекачивании воды

В этом случае мотокультиватор следует укомплектовать насосом при помощи того же клиноременного механизма, однако с редуктора эту передачу следует убрать.

Пользователи отмечают и некоторые недостатки «Крота», в частности, указывают на его слабую сторону — поршневую группу. Через несколько лет использования техники практически каждый дачник вынужден менять такие запчасти, как поршень с кольцами, а кроме того, с течением времени из строя может выйти стартер, хотя его редко восстанавливают, а просто пользуются вместо него веревкой-матуском, при помощи которой и заводят мотор.

В числе минусов можно отметить также недостаточную прочность рукоятки, которую нередко приходится усиливать. При этом все мнения сходятся в том, что основные элементы – редуктор, поршень и натяжитель ремня, сцепление и набор фрез — отличаются исключительным качеством, надежностью и долговечностью.

Мотокультиватор Крот ОМ: инструкция по эксплуатации

Автомеханик, специализируется на С/Х технике

Мотокультиватор – это орудие для обработки почвы фрезами и оборудовано набором навесных орудий (для борьбы с сорняками и внесением в землю удобрения). Основным отличием от мотоблока есть компактность, и в этом агрегате нет вала отбора мощности (ВОМ). А еще мотокультиватор имеет цепной редуктор и культивационные фрезы, которые заменяют колеса. Это и делает его подешевле и добавляет еще один плюс к всему выше сказанному.

Этот мини-трактор при наличии дополнительных деталей может проделать целый комплекс действий: выкапывать, окучивать, копать и пахать, а еще убирать мусор, снег, быть отличным помощником в саду (выкорчевать корнеплоды, копать землю в труднодоступных местах), косить траву. Единственным негативным отличием мотокультиватора от мотоблока является то, что второй имеет прицепную тележку, что может быть очень полезным в хозяйстве.

Существует несколько видов этих машин:

• паровые (для обработки земли);
• пропашные (для рыхления земли и борьбы с сорняками);
• универсальные (для сплошного и междурядного ухода за почвой);
• растение питатели (для ухода земли с одновременным внесением минеральных веществ во внутрь почвы).

Модельный ряд

Наибольшей популярностью пользуются модели «Крот» -1 и «Крот» -2. В рабочем состоянии они имеют длину 100–130 см, ширину – 35–82 см и высоту – 71–106 см. Параметры захвата варьируются от 35 до 60 см, а глубина обработки составляет 25 см. При фрезеровании агрегаты в час обрабатывают от 150 до 200 кв. м.

Двигатель — оцилиндрованный, двухтактный. Система охлаждения работает по принудительной схеме, объем соответствует 60 см³, а мощность – 2,6 л. с, что соответствует 1,9 кВт. Двигатель запускается вручную.

Модель «Крот» -2 чуть более современная. При сохранении базовых параметров она комплектуется гораздо более мощными четырехтактными моторами производства Китай. Также последние модели оснащены современным карбюратором К41К (в модели «Крот» -1 использован карбюратор от популярных в СССР мопедов К60В).

Эксплуатация мотокультиваторов Крот инструкция

В руководстве для пользователя указаны общие характеристики модели, особенности конструкции, периодичность проведения технического обслуживания, рекомендации по безопасной эксплуатации культиватора и другая важная информация. От соблюдения требований инструкции зависит качество выполняемых работ и срок службы аппарата.

Использование навесного оборудования призвано расширить спектр выполняемых работ. Рассмотрим все возможности.

Пахота

Выполняется с помощью специального плуга. Перед выполнением работ можно настроить основные параметры – глубину вспашки и угол наклона отвала, выбирая оптимальное положение в зависимости от типа грунта.

На земле, которую предстоит обрабатывать, не должно быть камней и больших веток. Скорость и направление движения выбирают исходя из геометрической формы и особенностей участка. Например, прямоугольный огород удобнее обрабатывать, двигаясь по кругу, а квадратный – перемещаясь зигзагами. Если в грунте много мелких камней, лучше выполнять работу на низкой скорости, во избежание травматизма.

Окучивание

Присыпка нижней части растения рыхлой землей выполняют с помощью окучника, который устанавливают на место сошника. Назначение процедуры – защита стебля, стимуляция роста, борьба с сорняками, а также дренаж и аэрация.

Прополка сорняков

Удаление сорных растений, которые препятствуют нормальному росту полезных культур. Данную процедуру рекомендуют совмещать с окучиванием.

Посадка и выкапывание картофеля

Механизация посадки и выкапывания картофеля позволяет сэкономить силы и время. Для выполнения работ требуется предварительно разметить территорию. Затем приступают к нарезке борозд с последующей посадкой картофеля. Засыпку борозд осуществляют с помощью окучника.

Собирать урожай лучше в теплую и сухую погоду. В этом случае на клубни не налипнет земля.

Скашивание травы и заготовка сена

Для работы с травой потребуется установить роторную косилку. С ее помощью можно быстро привести в порядок газон, очистить участок от сорняков и заготовить сено для животных. Для работы на ровных участках можно использовать сегментную косилку. Скашивание травы на поверхностях со сложным рельефом выполняют с помощью насадок роторного типа.

Транспортировка грузов

Использование тележек позволяет перевозить различные грузы, масса которых зависит от типа конструкции. Также необходимо учитывать мощность культиватора – чрезмерные нагрузки негативно сказываются на сроке службы двигателя и редуктора.

Перекачивание воды

Для выполнения подобных работ понадобится насос

При выборе подобных приспособлений обращайте внимание на основные характеристики: производительность, максимальную высоту подъема и глубину всасывания

Уборка территории

Осуществляется с помощью различных приспособлений. Для очистки участка от снега используют отвалы, которые внешне напоминают бульдозерные. Летом и весной можно установить подметальные щетки. Они эффективно очистят любую твердую поверхность.

Модификации

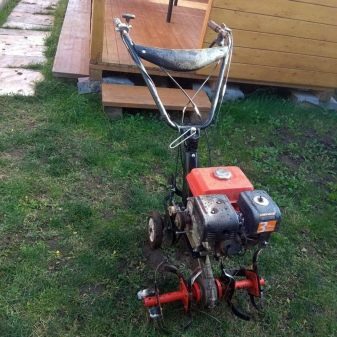

Культиватор «Крот-2» китайского производства с четырёхтактным двигателем, практически точная копия российского «Крота».

Первоначально, МК-1 «Крот» был выпущен в качестве одноцелевой машины — «культиватора фрезерного типа». В последующие годы, для МК-1 было разработано дополнительное навесное оборудование (нож для прополки, плуг для окучивания, косилка с сегментным режущим аппаратом), в результате чего МК-1 перешёл в разряд мотоблоков и упоминался в литературе наряду с классическими мотоблоками МТЗ-0.5 и Супер-600.

Все модификации культиватора сводятся к:

• Применению редуктора с передачей заднего хода.
• Установке на мотокультиватор импортных двигателей, как двухтактных, так и четырёхтактных.

Возможны варианты изготовления, отличающиеся конструкцией воздухоочистителя, карбюратора, топливного крана, бензобака и др.

Кроме официальных модификаций, существуют и модификации выполненные владельцами. Некоторые умельцы устанавливают на мотокультиваторы «Крот» электрические двигатели разных конструкций. Подача электроэнергии по кабелю.

Подготовка культиватора к хранению

Правила хранения культиватора отличаются, в зависимости от продолжительности простоя. При краткосрочном хранении, сроком до 3 месяцев, двигатель запускают до полной выработки топлива в карбюраторе. Затем проводится ежедневное обслуживание с последующей смазкой подвижных элементов.

При длительном хранении, сроком до одного года, в дополнение к вышеуказанным работам в цилиндр заливают 70 грамм масла и вручную прокручивают коленчатый вал на несколько оборотов. Поверхность культиватора протирают ветошью, смоченной в бензине. Это будет препятствовать образованию очагов коррозии.

Мотокультиватор Крот: устройство агрегата

Большинство первых моделей с двухтактным одноцилиндровым двигателем. Современные мотоблоки Крот уже с четырёхтактными импортными двигателями. Они обладают достаточной мощностью для решения разных задач.

К комплектации мотокультиватора Крот должны быть следующие элементы:

• Ручка сцепления;
• Ручка настройки дросселя;
• Управление заслонкой карбюратора.

Техническая комплектация мотоблока:

• Мотор от 2,6 л. с. и объёмом от 60 см2;
• Электрозажигание бесконтактного типа;
• Стартер для ручного старта;
• Карбюратор «К-60В»;
• Топливный бак с вместительностью от 1,8 литра;
• Воздушные фильтры для очистки воздуха.

Оптимально использовать автол М8В, как смазку для двигателя и одноступенчатого редуктора.

На некоторых устройствах предусмотрено наличие задней передачи для удобного перемещения по участку и эффективного вспахивания грунтов. Навесы крепятся на входных валах редуктора.

При транспортировке культиватора Крот на него устанавливаются колеса, которые удобно снимать перед тем, как приступить к работам.

Установка импортного двигателя на мотоблок Крот

Принято считать, что работа такой модели с импортным двигателем становится более стабильной и удобной для оператора. В этом случае переделывать раму потребуется минимально, а весь процесс будет заключаться в нескольких достаточно простых манипуляциях. Многими владельцами культиватора «Крот» отмечается, что оптимальным вариантом является установка на двигателя Lifan-168FB с мощностью 6,5 л/с. Также хороший результат даёт использование для установки электродвигателя Patriot и SadkoDE-220 с мощностью 4,2 л/с.

Алгоритм выполнения замены двигателя своими руками:

• открутить все крепления на заводском двигателе, представленные четырьмя стандартными болтами;
• удалить провода на глушение и газ и снять с рамы заводской двигатель;
• разметить все точки для сверления на раме, что позволит установить новый двигатель. С этой целью нужно установить новый двигатель на раме, надеть ремень и продвинуть мотор вдоль рамы до необходимого ременного натяжения;
• отметить участки под высверливание пары сквозных отверстий и просверлить их;
• выполнить закрепление нового двигателя на раме при помощи болтов длиной 3,5 см;
• затянуть пару болтов до упора, после чего подключить систему на сцепление, газ и глушение.

Модели

Прогресс не стоит на одном месте и на сегодняшний день разработаны довольно современные модификации, которые обладают довольно широким набором функций: «Крот-ОМ», «Крот-2», «Крот МК-1А-02», «Крот-3», а также «Крот МК-1А-01». Остановимся на описании самых востребованных моделей мотоблоков «Крот».

МК-1А

Это самый маленький агрегат, оборудованный двухтактным карбюраторным мотором с параметрами мощности 2,6 л. с. Несмотря на размеры и невысокие мощностные характеристики, на таком мотокультиваторе можно обработать довольно большие земельные наделы, кроме того, малая масса позволяет легко перемещать мотоблок в любое необходимое место. Такие установки чаще всего используются в парниках и теплицах. Модель не имеет опции реверса и может перемещаться только вперед, причем на одной-единственной передаче. Масса установки – 48 кг.

МК 3-А-3

Этот вариант гораздо больше предыдущего, его вес составляет уже 51 кг, тем не менее его легко можно перемещать в багажнике любого стандартного авто. Агрегат оборудован высокопродуктивным двигателем GioTeck, мощность которого соответствует 3,5 л. с. Принципиальное отличие этой модели – наличие реверса и улучшенные технико-эксплуатационные свойства, именно поэтому работать с таким устройством намного комфортнее и удобнее.

МК-4-03

Агрегат весит 53 кг и оснащено движком Briggs&Stratton мощностью 4 л. с. Здесь только одна скорость, опция реверса отсутствует. Мотокультиватор отличается улучшенными параметрами захвата земли по глубине и в ширину, благодаря чему все необходимые сельскохозяйственные работы выполняются более качественно и эффективно.

МК-5-01

Это изделие по своим конструкционным и эксплуатационным особенностям очень похоже на предыдущую, отличается той же шириной и глубиной захвата, но тип двигателя здесь совершенно иной – Honda, который характеризуются большей выносливостью при той же мощности.

МК 9-01/02

Очень удобный мотокультиватор, оснащенный мотором HAMMERMANN на 5 л. с. Высокая производительность позволяет обрабатывать на таком блоке даже сложные целинные грунты, а габариты устройства не создают никаких проблем с его транспортировкой и перемещением.
